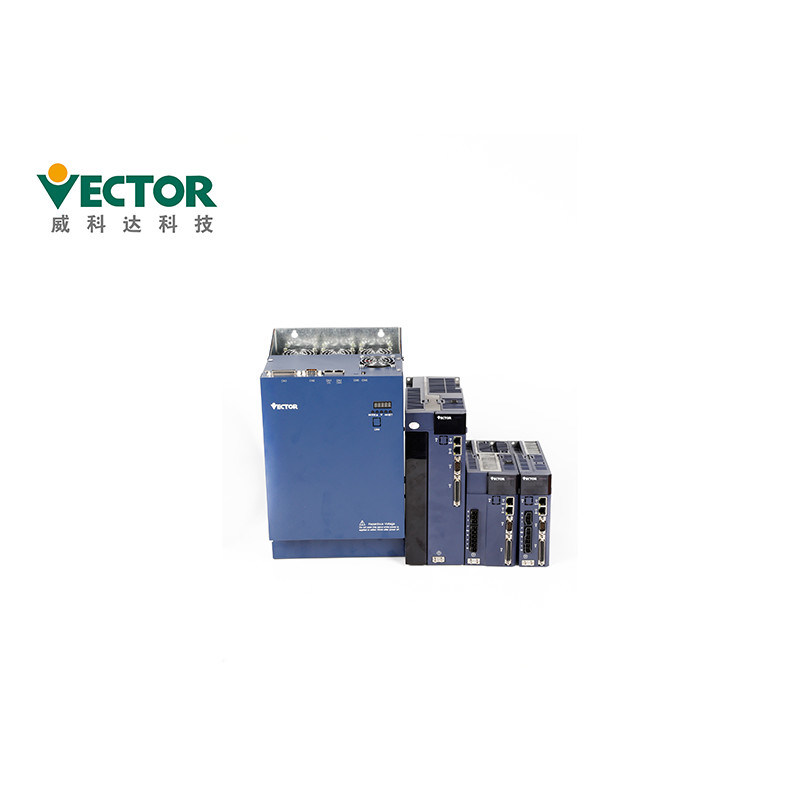

Jednofazowy serwonapęd wieloosiowy 750 W z kablem 3M 5M
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-06033H-M-EA |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 220 V. | moc: | 0,75 kW |
|---|---|---|---|
| Faza: | Jednofazowy | Protokoły komunikacyjne: | CanOpen / EtherCAT / CanOpen |
| Enkoder: | 17 enkoder absolutny 23/24-bitowy Tamagawa; | Prąd znamionowy: | 6A |
| Wejście wyjście: | Impulsowe / analogowe | Tryb sterowania: | Pozycja / prędkość / moment obrotowy |
| Podanie: | Maszyna do pakowania żywności | Nazwa produktu: | Serwonapęd 220 V 750 W. |
| High Light: | Wieloosiowy serwonapęd 750 W,jednofazowy wieloosiowy serwonapęd |
||
opis produktu
Jednofazowy serwonapęd 220 V 750 W z serwonapędem z kablem 3M / 5M
Opis produktów
| Nazwa produktu | Serwonapęd 220 V 750 W |
| Marka | Wektor |
| Model nr. | VEC-VC1-00623M-ME |
| Moc | 0,75 kW |
| Wejście wyjście | Impulsowy/analogowy |
| Napięcie | 220V |
| Faza | Jednofazowy |
| Prąd znamionowy | 6A |
| Protokoły komunikacyjne | CanOpen / EtherCAT / Modbus |
| Koder | 17/23/24-bitowy enkoder absolutny; |
Środki ostrożności dotyczące okablowania
● Nie zaleca się używania jednofazowego zasilania 220V do zasilania głównego,
co może spowodować uszkodzenie kondensatora elektrolitycznego z powodu braku fazy.
● Nie zmieniaj okablowania podczas włączania, w przeciwnym razie może to spowodować porażenie elektryczne
wstrząs lub obrażenia.
● Proszę wykonać okablowanie lub kontrolę przez profesjonalnych techników, w przeciwnym razie otherwise
może spowodować porażenie prądem lub awarię produktu.
● Proszę dokładnie sprawdzić okablowanie i zasilanie.Obwód wyjściowy
może być zwarty z powodu błędów okablowania lub zastosowania różnych napięć.
W przypadku wystąpienia powyższej usterki hamulec nie działa, co może skutkować uszkodzeniami mechanicznymi lub obrażeniami ciała.
● Nie podłączaj wejściowego kabla zasilającego do zacisków U, V i W
napęd.W przeciwnym razie serwonapęd zostanie uszkodzony.
● Podczas wykonywania okablowania nie należy prowadzić kabla zasilającego i sygnałowego przez ten sam
rur i nie łącz ich razem.Odległość między nimi powinna wynosić więcej niż 30 cm, aby uniknąć zakłóceń.
● Zacisk uziemienia sterownika musi być uziemiony, aby uniknąć przecieków i zmniejszyć
zakłócenia systemu, a średnica przewodu uziemiającego powinna być taka sama jak lub powyżej linii zasilającej.
● Podłączając zasilanie AC i DC do jednostki serwo, podłącz do określonego zacisku.
Niezastosowanie się do tego może spowodować awarię lub pożar.
● W przypadku długości okablowania, linia wejściowa polecenia wynosi do 3m, a enkoder
linia do 20m.
● Użyj skrętki ekranowanej jako kabla sygnałowego i kabla enkodera oraz
uziemić ekran jednym końcem.
●Zaciski U, V, W kierowcy oraz zaciski U, V i W
silnik należy podłączyć jeden po drugim zgodnie z nazwą.Jeśli jest źle podłączony, silnik nie może działać normalnie.
● Wspólne produkty szyny DC wymagają rezystorów czułych na ciśnienie i okablowania
jest bezpieczny.
● Sprawdź zasilanie po wyłączeniu zasilania przez co najmniej 5 minut.Nawet jeśli
zasilanie jest wyłączone, wewnątrz serwonapędu może pozostać wysokie napięcie.Dlatego nie dotykaj zacisku zasilania w obrębie
5 minut po wyłączeniu zasilania, w przeciwnym razie może to spowodować porażenie prądem.
● Nie należy często włączać/wyłączać zasilania.Kiedy trzeba
Ciągle włączaj/wyłączaj zasilanie, kontroluj je raz lub mniej w ciągu 1 minuty.Ponieważ sekcja zasilania of
serwowzmacniacz posiada kondensator, podczas zasilania ON/OFF płynie duży prąd ładowania (czas ładowania 0,2 sekundy).
Dlatego też, jeśli zasilanie jest często włączane/wyłączane, wydajność głównych elementów obwodu wewnątrz serwonapędu
ulegnie degradacji.
● Nie podłączaj zasilania, gdy śruby bloku zacisków są poluzowane lub kabel jest
luźny.W przeciwnym razie może to spowodować pożar.
● Podejmij odpowiednie środki ochronne w następujących lokalizacjach, w przeciwnym razie
maszyna może być uszkodzona:
1. Miejsca, które powodują zakłócenia z powodu elektryczności statycznej;
2. Miejsce wytwarzające silne pole elektryczne lub silne pole magnetyczne;
3. Miejsca, w których może występować promieniowanie radiacyjne;
4. Miejsce z przewodem zasilającym w pobliżu.
| Instalacja Środowisko Wymagania |
Ciśnienie atmosferyczne | 86~106kPa |
| Wilgotność otoczenia | 0~55℃ | |
| Temperatura otoczenia | 0~90% wilgotności względnej | |
| Klasa IP | IP20 | |
| Wibracja | 0~4,9m/s^2 |
Konserwacja i kontrola Środki ostrożności
● nie zmieniaj okablowania przy włączonym zasilaniu, w przeciwnym razie może to spowodować porażenie prądem lub obrażenia.
● proszę wykonać okablowanie lub inspekcję przez profesjonalnych techników, w przeciwnym razie
może spowodować porażenie prądem lub awarię produktu.
● sprawdź zasilanie po wyłączeniu zasilania przez co najmniej 5 minut.Nawet jeśli zasilanie jest wyłączone,
wewnątrz serwonapędu może pozostać wysokie napięcie.Dlatego nie dotykaj zacisku zasilania w ciągu 5 minut
po wyłączeniu zasilania, w przeciwnym razie może to spowodować porażenie prądem.
●podczas wymiany serwonapędu należy wykonać kopię zapasową parametrów użytkownika serwonapędu, które mają zostać wymienione, przed
wymiany i przenieś kopię zapasową na nowy serwonapęd, a następnie ponownie uruchom operację, w przeciwnym razie
maszyna może być uszkodzona.
Inne pytania:
Q1.Jak wybrać odpowiedni model?
Odp.: proszę potwierdzić swoje wymagania dotyczące mocy znamionowej, prądu, napięcia,
Dokręć i wybierz odpowiedni model na podstawie naszej listy modeli;
Q2.Jak ustawić system programowania?
O: Nasz serwonapęd obsługuje protokoły komunikacji globalnej: Modbus/CANopen/EtherCAT,
Proszę po prostu spraw, aby programowanie podążało za twoimi doświadczeniami;
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
Kontrola jakości:
Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką
Czas dostawy i sposób wysyłki
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
| Szczegóły pakowania Servo Drive | |||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 |
