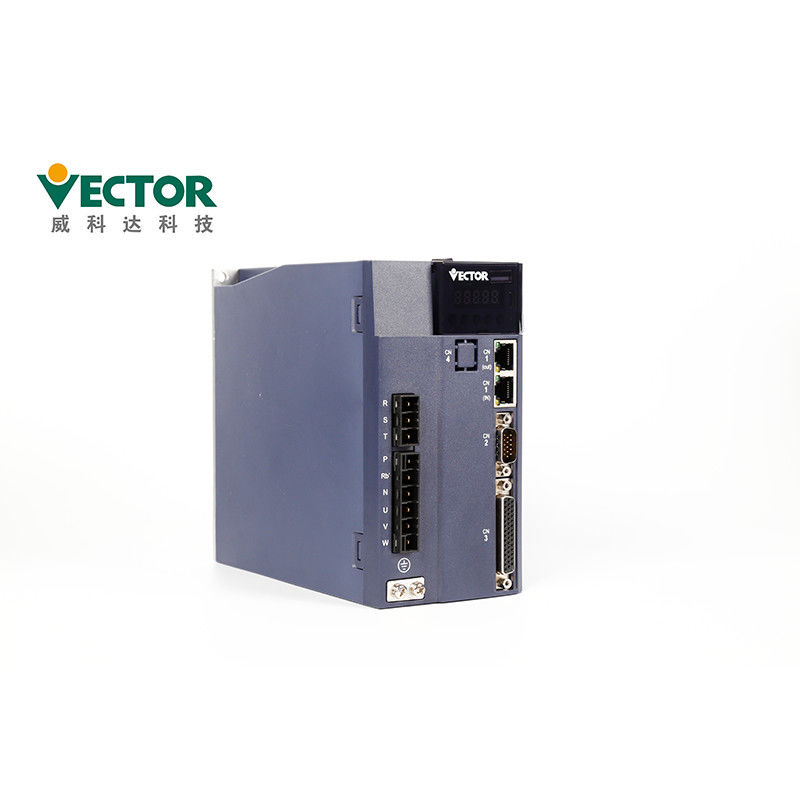

Uniwersalny serwonapęd magistrali 5,5 kW do pionowej maszyny pakującej
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-01233H-ME |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 380 V. | moc: | 5,5 kW |
|---|---|---|---|
| Faza: | 3-fazowy | Protokoły komunikacyjne: | Pulse / CanOpen |
| Enkoder: | 23-bitowy enkoder absolutny Tamagawa; | Prąd znamionowy: | 12A |
| Wejście wyjście: | Impulsowe / analogowe | Tryb sterowania: | Lokalizacja / prędkość / moment obrotowy |
| Podanie: | Pionowa maszyna pakująca | Nazwa produktu: | Serwonapęd 5,5 kW |
| High Light: | Uniwersalny serwonapęd magistrali,uniwersalny serwonapęd 5 |
||
opis produktu
Universal Bus 380V 5,5KW Serwonapęd do pionowej maszyny pakującej
Serwonapęd 5,5 kW
Moc 5,5 kW
Trójfazowy 380V
Modbus / CanOpen / EtherCAT
Tryb kontroli lokalizacji, prędkości i momentu obrotowego
23-bitowy enkoder absolutny Tamagawa;
Opis produktów
| Nazwa produktu | Serwonapęd 5,5 kW |
| Marka | Wektor |
| Model nr. | VEC-VC-01233H-ME |
| Moc | 5,5 kW |
| Wejście wyjście | Impulsowe / Analogowe |
| Napięcie | 380V |
| Faza | Trójfazowy |
| Prąd znamionowy | 12A |
| Protokoły komunikacyjne | Modbus / CanOpen / EtherCAT |
| Koder | 23-bitowy enkoder absolutny Tamagawa; |
Środki ostrożności podczas instalacji
● Podczas instalacji nie należy blokować otworów ssących i wylotowych oraz nie dopuścić do przedostania się ciał obcych do wnętrza produktu,
w przeciwnym razie może to spowodować awarię lub pożar z powodu starzenia się elementów wewnętrznych.
● Nie umieszczaj ciężkich przedmiotów na lub pod tym produktem, ponieważ może to spowodować obrażenia.
● Zainstaluj w następującym środowisku:
1. miejsca bez bezpośredniego światła słonecznego;
2.Miejsca, w których temperatura otoczenia mieści się w zakresie od 0°C do 55°C;
3. Wilgotność względna w zakresie od 0% do 95% i bez kondensacji;
4. Miejsca wolne od kropelek wody, oparów, kurzu i oleistego pyłu;
5. Miejsca, w których nie ma urządzenia o wysokiej temperaturze;
6. Miejsca nie powodujące korozji, łatwopalne gazy i ciecze;
7. Nie jest łatwo rozpryskiwać wodę, olej i lekarstwa;
8.miejsca nienarażone na promieniowanie radioaktywne;
9. Silne i wolne od wibracji miejsca;
10.Miejsca, w których nie ma zakłóceń elektromagnetycznych.
Panel zawiera 5 przycisków i 5 lamp cyfrowych.
Ogólne funkcje pięciu przycisków przedstawiono w poniższej tabeli.
| Nazwa klucza | Klawisz funkcyjny |
| Tryb | przełącznik trybu, powrót do poprzedniego menu |
| ▲(dodaj) | Zwiększ migającą wartość bitową cyfrowego w kształcie tuby LED; |
| ▼(grudzień) | Zmniejsz migającą wartość cyfrową cyfrowego w kształcie tuby LED |
| ◄◄(Zmiana) | Przesuwa migającą rurkę LED w lewo;sprawdza wysoką wartość danych dłuższe niż 5 bitów;Resetowanie błędu; wykonanie funkcji Fn |
| ZESTAW | odczyt/zapis wartości parametrów |
Akcesoria:
| Nazwa akcesorium | Wizerunek | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Inne pytania:
Q1.Jak wybrać odpowiedni model?
Odp.: proszę potwierdzić swoje wymagania dotyczące mocy znamionowej, prądu, napięcia,
Dokręć i wybierz odpowiedni model na podstawie naszej listy modeli;
Q2.Jak ustawić system programowania?
O: Nasz serwonapęd obsługuje protokoły komunikacji globalnej: Modbus/CANopen/EtherCAT,
Proszę po prostu spraw, aby programowanie podążało za twoimi doświadczeniami;
Q3.Jaki jest zakres mocy naszego systemu serwo?
Odp .: Nasz zakres mocy obejmuje 0,2-110 kW, osiągając swoje wymagania;
Q4.Jakich interfejsów sprzężenia zwrotnego kodera używamy?
Odp.: mamy wiele interfejsów sprzężenia zwrotnego enkodera, takich jak: enkoder przyrostowy/oszczędzający drut,
17-bitowy/23-bitowy/24-bitowy enkoder absolutny, enkoder resolwera itp.
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
Kontrola jakości:
Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką
Czas dostawy i sposób wysyłki
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
| Szczegóły pakowania Servo Drive | |||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 |
