Trójfazowy 4-osiowy system serwomechanizmu sterowania naprężeniem do maszyny drukarskiej
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VCJ |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 375 * 290 * 155 mm, 280 * 208 * 112 mm |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 500-1000 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Faza: | Trójfazowy | Napięcie: | 220 V / 380 V. |
|---|---|---|---|
| Model: | Kontrola napięcia | Topory: | 4 osie |
| Stosowanie: | Drukarka | Certifictaes: | CE |
| Enkoder: | 17/23, 24 bity | Protokoły komunikacyjne: | Modbus / CANopen / EtherCAT |
| High Light: | Trójfazowy system serwomechanizmu kontroli napięcia,4-osiowy system serwomechanizmu kontroli napięcia,4-osiowy kontroler serwomechanizmu |
||
opis produktu
Trójfazowy 220/380V 4-osiowy system serwomechanizmu kontroli napięcia używany w maszynie drukarskiej
Serwo kontroli napięcia VEC-VCJ ma wbudowane wielokrotne napięcie
pętla zamknięta
rozwiązanie kontroli napięcia,
tryby sterowania dla różnych maszyn,
system sterowania składa się z interfejsu człowiek-maszyna, a
To może
przewijanie oraz
bezobsługowy i energooszczędny
Cechy produktów
1. Stabilny start, brak jittera przy niskiej prędkości;
2. Produkty Servo są bezobsługowe i mają żywotność 6-10 lat.
3. Oblicz średnicę uzwojenia za pomocą specjalnego algorytmu serwomechanizmu, system jest prosty, wydajny i dokładny;
4. Podczas przyspieszania, zwalniania lub zatrzymania awaryjnego napięcie jest stabilne, a dokładność napięcia jest kontrolowana w zakresie 1%-5% zakresu czujnika;
5. Średnica przewijania i odwijania ma szeroki zakres, zasadniczo nieograniczony;

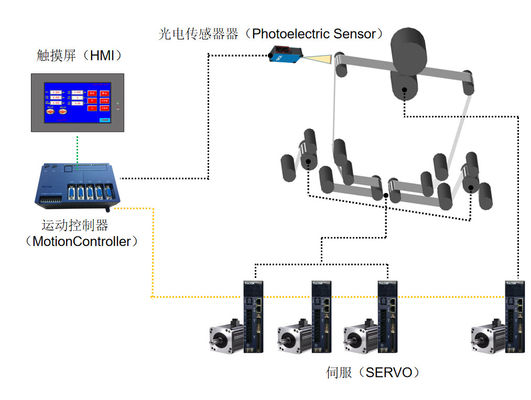

Rozwiązanie systemu serwo
Jak wybrać serwonapęd + serwonapęd?
Jak zainstalować serwonapęd i połączyć się z serwomotorem?
Instalacja:
● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i
rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.
● Proszę zainstalować w określonym kierunku, aby uniknąć awarii.
● Podczas instalacji upewnij się, że sterownik serwomechanizmu jest utrzymywany w określonym
odległość od wewnętrznej powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.
● Podczas instalacji nie należy blokować otworów ssawnych i wylotowych oraz nie dopuszczać do wchodzenia do środka ciał obcych
przedostanie się produktu, w przeciwnym razie może to spowodować wadliwe działanie lub pożar z powodu starzenia się elementów wewnętrznych.
● Nie umieszczaj ciężkich przedmiotów na lub pod tym produktem, ponieważ może to spowodować obrażenia.
● Zainstaluj w następującym środowisku:
1. miejsca bez bezpośredniego światła słonecznego;
2.Miejsca, w których temperatura otoczenia mieści się w zakresie od 0°C do 55°C;
3. Wilgotność względna w zakresie od 0% do 95% i bez kondensacji;
4. Miejsca wolne od kropelek wody, oparów, kurzu i oleistego pyłu;
5. Miejsca, w których nie ma urządzenia o wysokiej temperaturze;
6. Miejsca nie powodujące korozji, łatwopalne gazy i ciecze;
7. Nie jest łatwo rozpryskiwać wodę, olej i lekarstwa;
8.miejsca nienarażone na promieniowanie radioaktywne;
9. Silne i wolne od wibracji miejsca;
10.Miejsca, w których nie ma zakłóceń elektromagnetycznych.
| Instalacja Środowisko Wymagania |
Ciśnienie atmosferyczne | 86~106kPa |
| Wilgotność otoczenia | 0~55℃ | |
| Temperatura otoczenia | 0~90% wilgotności względnej | |
| Klasa IP | IP20 | |
| Wibracja | 0~4,9m/s^2 |
Pakowanie i wysyłka
| Szczegóły pakowania Servo Drive | |||||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Szczegóły pakowania kontrolera ruchu | |||||
| Produkty | Ruch VA | Rozszerzenie VA | Ruch VE | Rozszerzenie VE(32) | Rozszerzenie VE(76) |
| Ctn.Rozmiar | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Czas dostawy
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
Akcesoria
| Nazwa akcesorium | Obraz | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Certyfikaty CE
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
