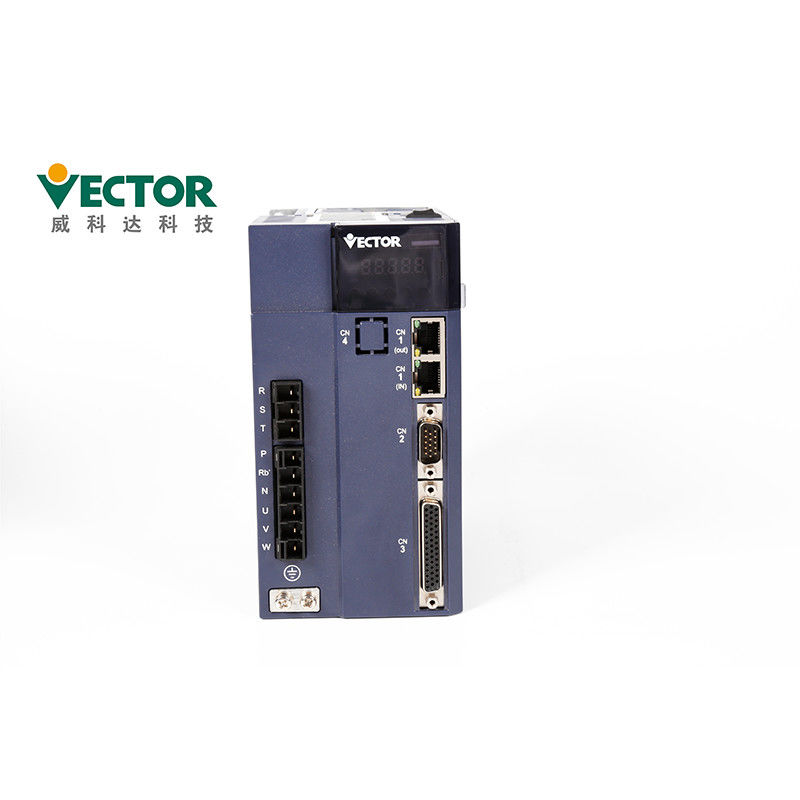

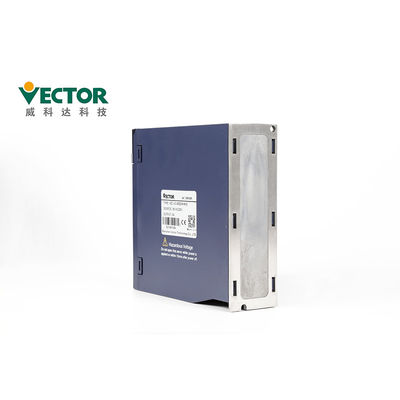

Wzmacniacz serwosilnika o mocy 2,2 kW z małym serwonapędem do maszyny do formowania chemicznego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-01223H-ME |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 220 V. | moc: | 2,2 kW |
|---|---|---|---|
| Faza: | Jednofazowy / trójfazowy | Protokoły komunikacyjne: | CanOpen / Ethercat / Modbus |
| Enkoder: | 17/23-bitowy enkoder absolutny Tamagawa; | Prąd znamionowy: | 12A |
| Wejście wyjście: | Impulsowe / analogowe | Tryb sterowania: | Moment obrotowy / lokalizacja / prędkość |
| Podanie: | Maszyna do formowania chemicznego | Nazwa produktu: | Serwonapęd 2,2 kW do maszyny do formowania chemicznego |
| Podkreślić: | Mały serwonapęd CE,mały serwonapęd 2,2 kW |
||
opis produktu
Silnik serwo AC, serwonapęd 380 V 5,5 kW do maszyny do formowania tekturowych nasadek
Serwonapęd 2,2 kW do maszyny do formowania chemicznego
Moc prądu przemiennego 2,2 kW
Jedno/trójfazowe 220 V
Modbus / CanOpen / EtherCAT
Lokalizacja/prędkość/tryb kontroli momentu obrotowego
17/23bitowy enkoder absolutny Tamagawa;
Opis produktów
| Nazwa produktu | AC Servo Motor Drive do maszyny tekstylnej |
| Marka | Wektor |
| Model nr. | VEC-VC-01223HC-ME |
| Moc | 2,2 kW |
| Wejście wyjście | Impulsowe / Analogowe |
| Napięcie | 220V |
| Faza | Pojedyncza/trójfazowa |
| Prąd znamionowy | 12A |
| Protokoły komunikacyjne | Modbus / CanOpen / EtherCAT |
| Koder | 17/23bitowy enkoder absolutny Tamagawa; |
| Wejście polecenia impulsowego | Typ impulsu | Wejście różnicowe, otwarty kolektor |
| Zakres częstotliwości | Wejście różnicowe: 0-500 kHz, szerokość impulsu większa niż 1us Otwarty kolektor: 0-300 kHz, szerokość impulsu większa niż 2,5 us |
|
| Tryb impulsowy | impuls + kierunek;plusy AB;CW+CCW; | |
| Wejście analogowe | Zakres napięcia | -10V do 10V |
| Impedancja wejściowa | 10kΩ | |
| Maksymalna częstotliwość | 1,5kHz | |
| Typ interfejsu DI/DO | NPN/PNP | |
| Komunikacja | Modbus/CANopen/EtherCAT | |
Środki ostrożności podczas instalacji
| Instalacja Środowisko Wymagania |
Ciśnienie atmosferyczne | 86~106kPa |
| Wilgotność otoczenia | 0~55℃ | |
| Temperatura otoczenia | 0~90% wilgotności względnej | |
| Klasa IP | IP20 | |
| Wibracja | 0~4,9m/s^2 |
Panel zawiera 8 przycisków i 5 cyfrowych lamp.Można używać tylko 5 z 8 przycisków, a
pozostałe 3 przyciski zarezerwowane.Ogólne funkcje pięciu przycisków przedstawiono w poniższej tabeli.
| Nazwa klucza | Klawisz funkcyjny |
| PAR/ALM | przełącznik trybu, powrót do poprzedniego menu |
| ▲(dodaj) | Zwiększ migającą wartość bitową cyfrowego w kształcie tuby LED; |
| ▼(grudzień) | Zmniejsz migającą wartość cyfrową cyfrowego w kształcie tuby LED |
| ZATRZYMAJ/RST | Przesuwa migającą rurkę LED w lewo;sprawdza wysoką wartość danych dłuższe niż 5 bitów;Resetowanie błędu; wykonanie funkcji Fn |
| RD/WT | odczyt/zapis wartości parametrów;wprowadź stronę fn |
Konserwacja i kontrola Środki ostrożności
● nie zmieniaj okablowania przy włączonym zasilaniu, w przeciwnym razie może to spowodować porażenie prądem lub obrażenia.
● proszę wykonać okablowanie lub inspekcję przez profesjonalnych techników, w przeciwnym razie
może spowodować porażenie prądem lub awarię produktu.
● sprawdź zasilanie po wyłączeniu zasilania przez co najmniej 5 minut.Nawet jeśli zasilanie jest wyłączone,
wewnątrz serwonapędu może pozostać wysokie napięcie.Dlatego nie dotykaj zacisku zasilania w obrębie
5 minut po wyłączeniu zasilania, w przeciwnym razie może to spowodować porażenie prądem.
● podczas wymiany serwonapędu należy wykonać kopię zapasową parametrów użytkownika serwonapędu, które mają zostać wymienione wcześniej
wymianę i przenieść kopię zapasową na nowy serwonapęd, a następnie ponownie uruchomić operację,
w przeciwnym razie maszyna może ulec uszkodzeniu.
Akcesoria:
| Nazwa akcesorium | Wizerunek | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
Kontrola jakości:
Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką
Czas dostawy i sposób wysyłki
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
| Szczegóły pakowania Servo Drive | |||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 |
