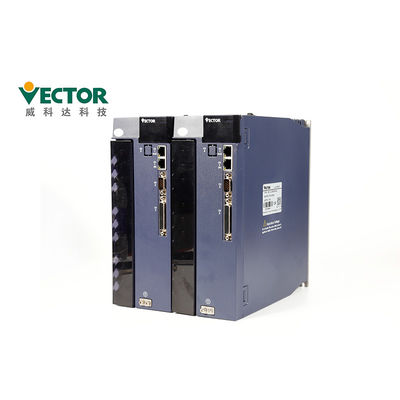

Wejście impulsowe Wzmacniacz serwomechanizmu 15KW PWM z modelem sterowania prędkością obrotową i momentem obrotowym
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-03233H-M-EA |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 380 V. | moc: | 15kw |
|---|---|---|---|
| Faza: | Trójfazowy | Protokoły komunikacyjne: | Modbus / EtherCAT / CanOpen |
| Enkoder: | 17/23/24 bitowy enkoder absolutny | Prąd znamionowy: | 32A |
| Wejście: | Puls | Tryb sterowania: | Pozycja / prędkość / moment obrotowy |
| Podanie: | Robotyka / CNC | ||
| Podkreślić: | Wzmacniacz serwomechanizmu PWM z wejściem impulsowym,serwowzmacniacz PWM 15KW,serwonapęd PWM 15KW |
||
opis produktu
Serwowzmacniacz PWM z modelem sterowania położeniem / prędkością / momentem obrotowym
Opis produktów
| Nazwa produktu | Serwowzmacniacz PWM |
| Marka | Wektor |
| Model nr. | VEC-VC-03233H-M-EA |
| Moc4 | 15KW |
| Wejście | Puls |
| Napięcie | 380V |
| Faza | Trójfazowy |
| Prąd znamionowy | 32A |
| Protokoły komunikacyjne | Modbus/CANopen/EtherCAT |
| Koder | 17/23/24 bitowy enkoder absolutny |
Jak działa serwonapęd?Model kontroli lokalizacji, model kontroli prędkości i model kontroli Trogue.
| Napięcie | Tryb sterowania | Prostowanie jednofazowe / trójfazowe z pełną kontrolą Modulacja SVPWM |
| Koder | Opinia o koderze | 2500 impulsów przyrostowych + enkoder Halla; 2500 impulsów przyrostowych; 17-bitowy enkoder absolutny Tamagawa; 23-bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon; |
| Wejście polecenia impulsowego | Typ impulsu | Wejście różnicowe, otwarty kolektor |
| Zakres częstotliwości | Wejście różnicowe: 0-500 kHz, szerokość impulsu większa niż 1us Otwarty kolektor: 0-300 kHz, szerokość impulsu większa niż 2,5 us |
|
| Tryb impulsowy | impuls + kierunek;plusy AB;CW+CCW; | |
| Typ interfejsu DI/DO | NPN/PNP | |
| Komunikacja | Modbus/CANopen/EtherCAT | |
| Tryb pozycji | Metoda wprowadzania poleceń | Polecenie impulsowe Stanowisko planowania wewnętrznego Planuj według pozycji docelowej, prędkości, przyspieszenia i zwalniania czas Trapezoidalna krzywa prędkości Krzywa prędkości sześciennej Tryb poleceń absolutnych/względnych |
| Tryb wygładzania instrukcji | Filtrowanie dolnoprzepustowe / filtrowanie medianowe | |
| Przełożenie elektroniczne | N/M; (M=1~2147483647,N=1~2147483647) | |
| Limit momentu obrotowego | Wewnętrzny limit momentu obrotowego / analogowy limit momentu obrotowego | |
| Odszkodowanie z wyprzedzeniem | Prędkość sprzężenia do przodu / Moment sprzężenia do przodu | |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
| Tryb kontroli prędkości | Typ wprowadzania poleceń | Częstotliwość impulsów / Prędkość analogowa / Planowanie wewnętrzne |
| Zakres kontroli prędkości | 1~maksymalna prędkość | |
| Pasmo | 1kHz | |
| Limit momentu obrotowego | Wewnętrzny limit momentu obrotowego / analogowy limit momentu obrotowego | |
| Tryb wygładzania instrukcji | Filtrowanie dolnoprzepustowe / filtrowanie medianowe | |
| Odszkodowanie z wyprzedzeniem | Podawanie momentu obrotowego do przodu | |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
| Tryb kontroli momentu obrotowego | Typ wprowadzania poleceń | Wewnętrzny moment odniesienia / moment obrotowy sterowania analogowego |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
| Ograniczenie prędkości | Wewnętrzny limit prędkości / analogowy limit prędkości | |
Opis serwonapędu - szczegóły dotyczące serwonapędu, jak wybrać model serwonapędu i przeprowadzić instalację?

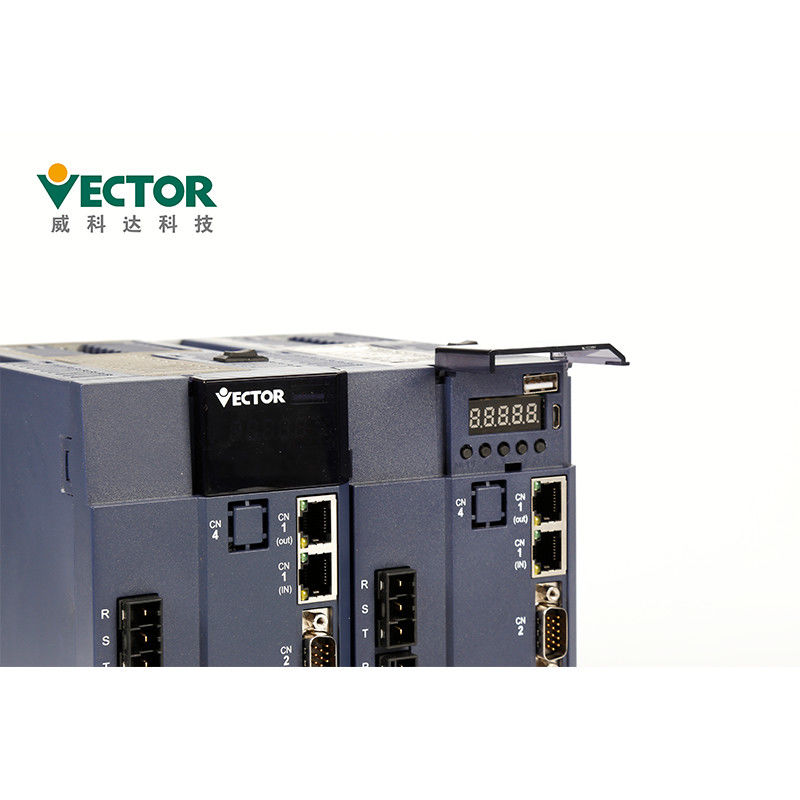

Panel zawiera 8 przycisków i 5 cyfrowych lamp.Można używać tylko 5 z 8 przycisków, a
pozostałe 3 przyciski zarezerwowane.Ogólne funkcje pięciu przycisków przedstawiono w poniższej tabeli.
| Nazwa klucza | Klawisz funkcyjny |
| PAR/ALM | przełącznik trybu, powrót do poprzedniego menu |
| ▲(dodaj) | Zwiększ migającą wartość bitową cyfrowego w kształcie tuby LED; |
| ▼(grudzień) | Zmniejsz migającą wartość cyfrową cyfrowego w kształcie tuby LED |
| ZATRZYMAJ/RST | Przesuwa migającą rurkę LED w lewo;sprawdza wysoką wartość danych dłuższe niż 5 bitów;Resetowanie błędu; wykonanie funkcji Fn |
| RD/WT | odczyt/zapis wartości parametrów;wprowadź stronę fn |
Środki ostrożności podczas obsługi
● w trybie testowym, aby zapobiec wypadkom, należy przetestować serwomotor bez obciążenia (nie podłączony do wału napędowego), w przeciwnym razie może to spowodować obrażenia.
● rozpoczynając pracę na maszynie pomocniczej, ustaw parametry użytkownika
które pasują do maszyny z góry.Rozpoczęcie pracy bez ustawienia parametrów może spowodować utratę mechaniczną lub awarię.
● aby uniknąć wypadków, zainstaluj wyłącznik krańcowy lub ogranicznik na końcu ruchomej części maszyny, w przeciwnym razie spowoduje to uszkodzenia mechaniczne lub obrażenia.
● nie dokonuj ekstremalnych zmian w ustawieniach parametrów, ponieważ może to spowodować result
niestabilna praca, uszkodzenia mechaniczne lub obrażenia.
●gdy zasilanie jest włączone lub zasilanie jest odcięte, radiator urządzenia
serwonapęd, zewnętrzny rezystor hamowania, silnik itp. mogą znajdować się w stanie wysokiej temperatury.Nie dotykaj go, w przeciwnym razie może spowodować oparzenia.
● podczas używania serwomotoru na osi pionowej, ustaw urządzenie zabezpieczające, aby zapobiec upadkowi przedmiotu w stanie alarmu, przekroczeniu skoku itp. Ponadto należy wykonać ustawienie zatrzymania serwomechanizmu, gdy wystąpi przekroczenie, w przeciwnym razie obrabiany przedmiot może spaść w stan przekroczenia podróży.
● nie wchodzić w zakres działania maszyny podczas pracy, w przeciwnym razie może to spowodować obrażenia.
● nie dotykaj serwomotoru ani ruchomej części maszyny podczas
operacji, w przeciwnym razie spowoduje obrażenia.
● ustaw system bezpieczeństwa, aby zapewnić bezpieczeństwo nawet w przypadku sygnału
zerwanie linii.Na przykład, gdy sygnały przełącznika dodatniego nadmiernego skoku (P-OT) i ujemnego przełącznika nadmiernego skoku (N-OT) są odłączone w ustawieniach fabrycznych, działają one bezpiecznie.
● pamiętaj o ustawieniu stanu serwomechanizmu na OFF podczas wyłączania zasilania.
● nie należy często włączać/wyłączać zasilania.Po rozpoczęciu właściwej operacji,
interwał włączania/wyłączania zasilania powinien być dłuższy niż 1 godzina, w przeciwnym razie elementy wewnątrz serwomechanizmu ulegną przedwczesnemu starzeniu.
●w przypadku wystąpienia alarmu zresetuj alarm po usunięciu przyczyny i upewnij się, że:
bezpieczeństwa i ponownie uruchom operację, w przeciwnym razie może to spowodować obrażenia.
● nie używaj hamulca silnika z hamulcem do normalnego hamowania, w przeciwnym razie może to
spowodować awarię.
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1 of
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
Kontrola jakości:
Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką
Czas dostawy i sposób wysyłki
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |

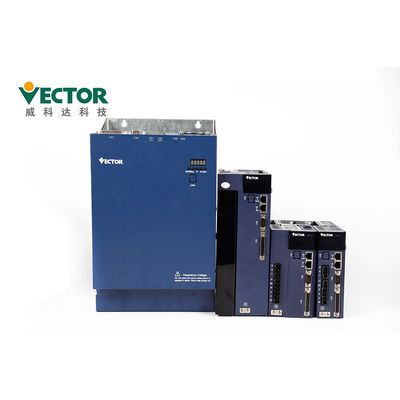

| Szczegóły pakowania Servo Drive | |||||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
