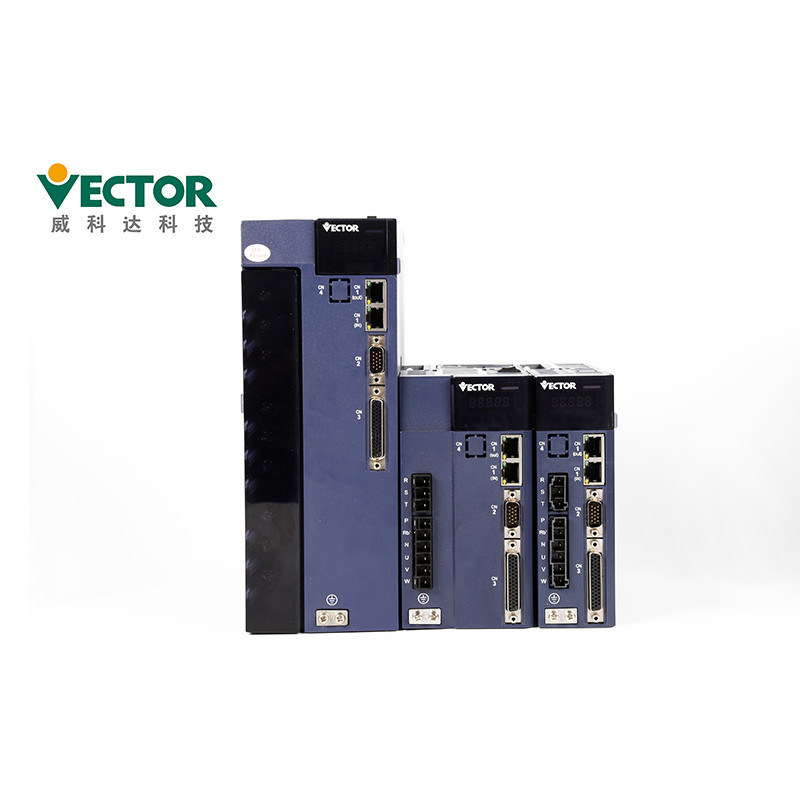

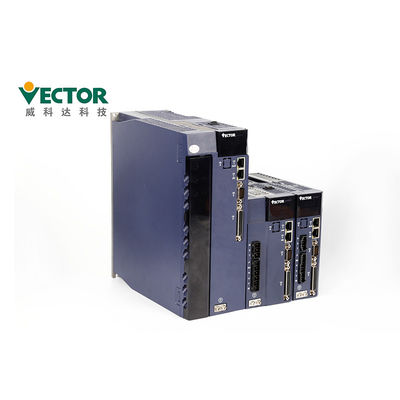

Sterownik krokowy z zamkniętą pętlą 380 V 18,5 kW z bezpłatnym kablem enkodera

opis produktu

System serwonapędów AC z zamkniętą pętlą 380 V 18,5 kW z bezpłatnym kablem enkodera

Opis produktów

Środki ostrożności podczas instalacji

● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i

rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.

● Proszę zainstalować w określonym kierunku, aby uniknąć awarii.

● Podczas instalacji upewnij się, że sterownik serwomechanizmu jest utrzymywany w określonym

odległość od wewnętrznej powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.

● Podczas instalacji nie należy blokować otworów ssących i wylotowych oraz nie dopuścić do przedostania się ciał obcych do wnętrza produktu,

w przeciwnym razie może to spowodować awarię lub pożar z powodu starzenia się elementów wewnętrznych.

● Nie umieszczaj ciężkich przedmiotów na lub pod tym produktem, ponieważ może to spowodować obrażenia.

● Zainstaluj w następującym środowisku:

1. miejsca bez bezpośredniego światła słonecznego;

2.Miejsca, w których temperatura otoczenia mieści się w zakresie od 0°C do 55°C;

3. Wilgotność względna w zakresie od 0% do 95% i bez kondensacji;

4. Miejsca wolne od kropelek wody, oparów, kurzu i oleistego pyłu;

5. Miejsca, w których nie ma urządzenia o wysokiej temperaturze;

6. Miejsca nie powodujące korozji, łatwopalne gazy i ciecze;

7. Nie jest łatwo rozpryskiwać wodę, olej i lekarstwa;

8.miejsca nienarażone na promieniowanie radioaktywne;

9. Silne i wolne od wibracji miejsca;

10.Miejsca, w których nie ma zakłóceń elektromagnetycznych.

Środki ostrożności dotyczące okablowania

● Nie zaleca się używania jednofazowego zasilania 220V do zasilania głównego,

co może spowodować uszkodzenie kondensatora elektrolitycznego z powodu braku fazy.

● Nie zmieniaj okablowania podczas włączania, w przeciwnym razie może to spowodować porażenie elektryczne

wstrząs lub obrażenia.

● Proszę wykonać okablowanie lub kontrolę przez profesjonalnych techników, w przeciwnym razie otherwise

może spowodować porażenie prądem lub awarię produktu.

● Proszę dokładnie sprawdzić okablowanie i zasilanie.Obwód wyjściowy

może być zwarty z powodu błędów okablowania lub zastosowania różnych napięć.

W przypadku wystąpienia powyższej usterki hamulec nie działa, co może skutkować uszkodzeniami mechanicznymi lub obrażeniami ciała.

● Nie podłączaj wejściowego kabla zasilającego do zacisków U, V i W

napęd.W przeciwnym razie serwonapęd zostanie uszkodzony.

● Podczas okablowania nie należy prowadzić kabla zasilającego i sygnałowego przez tę samą rurę i nie wiązać ich razem.

Odległość między nimi powinna wynosić więcej niż 30 cm, aby uniknąć zakłóceń.

● Zacisk uziemienia sterownika musi być uziemiony, aby uniknąć przecieków i zmniejszyć zakłócenia systemu,

a średnica przewodu uziemiającego powinna być taka sama jak lub powyżej linii zasilającej.

● Podłączając zasilanie AC i DC do jednostki serwo, podłącz do określonego zacisku.

Niezastosowanie się do tego może spowodować awarię lub pożar.

● W przypadku długości okablowania, linia wejściowa polecenia wynosi do 3m, a enkoder

linia do 20m.

● Użyj skrętki ekranowanej jako kabla sygnałowego i kabla enkodera oraz

uziemić ekran jednym końcem.

●Zaciski U, V, W kierowcy oraz zaciski U, V i W

silnik należy podłączyć jeden po drugim zgodnie z nazwą.Jeśli jest źle podłączony, silnik nie może działać normalnie.

● Wspólne produkty szyny DC wymagają rezystorów czułych na ciśnienie i okablowania

jest bezpieczny.

● Sprawdź zasilanie po wyłączeniu zasilania przez co najmniej 5 minut.Nawet jeśli

zasilanie jest wyłączone, wewnątrz serwonapędu może pozostać wysokie napięcie.Dlatego nie należy dotykać zacisku zasilania w ciągu 5 minut po wyłączeniu zasilania, ponieważ może to spowodować porażenie prądem.

● Nie należy często włączać/wyłączać zasilania.Kiedy trzeba

Ciągle włączaj/wyłączaj zasilanie, kontroluj je raz lub mniej w ciągu 1 minuty.Ponieważ w sekcji zasilającej serwonapędu znajduje się kondensator, podczas zasilania ON/OFF płynie duży prąd ładowania (czas ładowania 0,2 sekundy).Dlatego też, jeśli zasilanie jest często włączane/wyłączane, wydajność elementów obwodu głównego wewnątrz serwonapędu ulegnie pogorszeniu.

● Nie podłączaj zasilania, gdy śruby bloku zacisków są poluzowane lub kabel jest

luźny.W przeciwnym razie może to spowodować pożar.

● Podejmij odpowiednie środki ochronne w następujących lokalizacjach, w przeciwnym razie

maszyna może być uszkodzona:

1. Miejsca, które powodują zakłócenia z powodu elektryczności statycznej;

2. Miejsce wytwarzające silne pole elektryczne lub silne pole magnetyczne;

3. Miejsca, w których może występować promieniowanie radiacyjne;

4. Miejsce z przewodem zasilającym w pobliżu.

Panel zawiera 5 przycisków i 5 lamp cyfrowych.

Ogólne funkcje pięciu przycisków przedstawiono w poniższej tabeli.

Inne pytania:

Q1.Jak wybrać odpowiedni model?
Odp.: proszę potwierdzić swoje wymagania dotyczące mocy znamionowej, prądu, napięcia,

Dokręć i wybierz odpowiedni model na podstawie naszej listy modeli;

Q2.Jak ustawić system programowania?
O: Nasz serwonapęd obsługuje protokoły komunikacji globalnej: Modbus/CANopen/EtherCAT,

Proszę po prostu spraw, aby programowanie podążało za twoimi doświadczeniami;

Q3.Jaki jest zakres mocy naszego systemu serwo?
Odp .: Nasz zakres mocy obejmuje 0,2-110 kW, osiągając swoje wymagania;

Q4.Jakich interfejsów sprzężenia zwrotnego kodera używamy?
Odp.: mamy wiele interfejsów sprzężenia zwrotnego enkodera, takich jak: enkoder przyrostowy/oszczędzający drut,

17-bitowy/23-bitowy/24-bitowy enkoder absolutny, enkoder resolwera itp.

Certyfikaty

1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1 of

elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)

normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.

Kontrola jakości:

Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką

Czas dostawy i sposób wysyłki

1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.

2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
