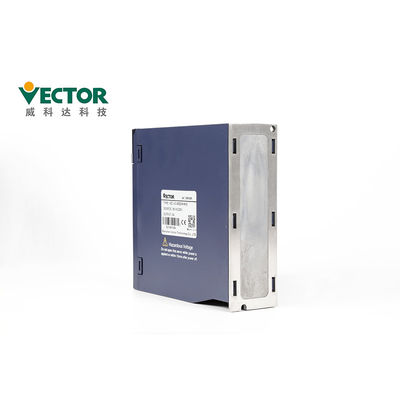

A4n Standardowy uniwersalny serwonapęd EtherCAT 200W 400W 750W 1kw 1,5kw
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-00323H-ME |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 220 V. | moc: | 750 W. |
|---|---|---|---|
| Faza: | 3-fazowy | Protokoły komunikacyjne: | Mogę otworzyć |
| Enkoder: | 17-bitowy enkoder absolutny; | Prąd znamionowy: | 3A |
| Wejście wyjście: | Impulsowe / analogowe | Tryb sterowania: | Moment obrotowy |
| Podanie: | Drukarka | Nazwa produktu: | Standardowe serwonapędy A4n |
| High Light: | Standardowy uniwersalny serwonapęd A4n,uniwersalny serwonapęd EtherCAT,standardowy serwonapęd A4n EtherCAT |
||
opis produktu
Standardowe serwonapędy A4n 200W 400W 750W 1kw 1,5kw serwosilnik Ethercat
Precyzyjny serwonapęd o wysokim momencie obrotowym
Moc 75KW
Trójfazowy 380V
CanOpen / EtherCAT
Tryb kontroli momentu obrotowego
17-bitowy enkoder absolutny;
Opis produktów
| Nazwa produktu | Standardowe serwonapędy A4n |
| Marka | Wektor |
| Model nr. | VEC-VC-00323H-ME |
| Moc | 750W |
| Wejście wyjście | Impulsowe / Analogowe |
| Napięcie | 220V |
| Faza | Trójfazowy |
| Prąd znamionowy | 3A |
| Protokoły komunikacyjne | CanOpen / EtherCAT |
| Koder | 17-bitowy enkoder absolutny; |
Środki ostrożności podczas instalacji
● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i
rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.
● Proszę zainstalować w określonym kierunku, aby uniknąć awarii.
● Podczas instalacji upewnij się, że serwonapęd znajduje się w określonej odległości od wnętrza
powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.
| Instalacja Środowisko Wymagania |
Ciśnienie atmosferyczne | 86~106kPa |
| Wilgotność otoczenia | 0~55℃ | |
| Temperatura otoczenia | 0~90% wilgotności względnej | |
| Klasa IP | IP20 | |
| Wibracja | 0~4,9m/s^2 |
● Podczas instalacji nie należy blokować portów ssawnych i wylotowych oraz nie dopuszczać do obiektów obcych
do wnętrza produktu, w przeciwnym razie może to spowodować awarię lub pożar z powodu starzenia się elementów wewnętrznych.
● Nie umieszczaj ciężkich przedmiotów na lub pod tym produktem, ponieważ może to spowodować obrażenia.
● Zainstaluj w następującym środowisku:
1. miejsca bez bezpośredniego światła słonecznego;
2.Miejsca, w których temperatura otoczenia mieści się w zakresie od 0°C do 55°C;
3. Wilgotność względna w zakresie od 0% do 95% i bez kondensacji;
4. Miejsca wolne od kropelek wody, oparów, kurzu i oleistego pyłu;
5. Miejsca, w których nie ma urządzenia o wysokiej temperaturze;
6. Miejsca nie powodujące korozji, łatwopalne gazy i ciecze;
7. Nie jest łatwo rozpryskiwać wodę, olej i lekarstwa;
8.miejsca nienarażone na promieniowanie radioaktywne;
9. Silne i wolne od wibracji miejsca;
10.Miejsca, w których nie ma zakłóceń elektromagnetycznych.
Panel zawiera 8 przycisków i 5 cyfrowych lamp.Można używać tylko 5 z 8 przycisków, a
pozostałe 3 przyciski zarezerwowane.Ogólne funkcje pięciu przycisków przedstawiono w poniższej tabeli.
| Nazwa klucza | Klawisz funkcyjny |
| PAR/ALM | przełącznik trybu, powrót do poprzedniego menu |
| ▲(dodaj) | Zwiększ migającą wartość bitową cyfrowego w kształcie tuby LED; |
| ▼(grudzień) | Zmniejsz migającą wartość cyfrową cyfrowego w kształcie tuby LED |
| ZATRZYMAJ/RST | Przesuwa migającą rurkę LED w lewo;sprawdza wysoką wartość danych dłuższe niż 5 bitów;Resetowanie błędu; wykonanie funkcji Fn |
| RD/WT | odczyt/zapis wartości parametrów;wprowadź stronę fn |
Środki ostrożności dotyczące okablowania
● Nie zaleca się używania jednofazowego zasilania 220V do zasilania głównego,
co może spowodować uszkodzenie kondensatora elektrolitycznego z powodu braku fazy.
● Nie zmieniaj okablowania podczas włączania, w przeciwnym razie może to spowodować porażenie elektryczne
wstrząs lub obrażenia.
● Proszę wykonać okablowanie lub kontrolę przez profesjonalnych techników, w przeciwnym razie otherwise
może spowodować porażenie prądem lub awarię produktu.
● Proszę dokładnie sprawdzić okablowanie i zasilanie.Obwód wyjściowy może być zwarty z powodu
błędy okablowania lub zastosowanie różnych napięć.Hamulec nie działa, gdy wystąpi powyższa usterka,
co może spowodować uszkodzenia mechaniczne lub obrażenia ciała.
● Nie podłączaj wejściowego kabla zasilającego do zacisków U, V i W
napęd.W przeciwnym razie serwonapęd zostanie uszkodzony.
● Podczas okablowania nie należy prowadzić kabla zasilającego i sygnałowego przez tę samą rurę i nie wiązać
oni razem.Odległość między nimi powinna wynosić więcej niż 30 cm, aby uniknąć zakłóceń.
● Zacisk uziemienia sterownika musi być uziemiony, aby uniknąć przecieków i zmniejszyć zakłócenia systemu,
a średnica przewodu uziemiającego powinna być taka sama jak lub powyżej linii zasilającej.
● Podłączając zasilacz AC i zasilacz DC do serwomechanizmów, podłącz do wskazanego
terminal.Niezastosowanie się do tego może spowodować awarię lub pożar.
● W przypadku długości okablowania, linia wejściowa polecenia wynosi do 3m, a enkoder
linia do 20m.
● Użyj skrętki ekranowanej jako kabla sygnałowego i kabla enkodera oraz
uziemić ekran jednym końcem.
● Zaciski U, V, W sterownika oraz zaciski U, V i W silnika powinny być połączone jeden po drugim
według nazwy.Jeśli jest źle podłączony, silnik nie może działać normalnie.
● Wspólne produkty szyny DC wymagają rezystorów czułych na ciśnienie i okablowania
jest bezpieczny.
● Sprawdź zasilanie po wyłączeniu zasilania przez co najmniej 5 minut.Nawet jeśli zasilanie jest wyłączone, wysokie napięcie
może pozostać wewnątrz serwonapędu.Dlatego nie dotykaj zacisku zasilania w ciągu 5 minut po wyłączeniu zasilania
wyłączony, w przeciwnym razie może spowodować porażenie prądem.
● Nie należy często włączać/wyłączać zasilania.Kiedy trzeba
Ciągle włączaj/wyłączaj zasilanie, kontroluj je raz lub mniej w ciągu 1 minuty.Ponieważ sekcja zasilania
serwonapędu posiada kondensator, podczas załączania/wyłączania płynie duży prąd ładowania (czas ładowania 0,2 sekundy)
zasilacz.Dlatego też, jeśli zasilanie jest często włączane/wyłączane, wydajność głównych elementów obwodu
wewnątrz serwonapędu ulegnie degradacji.
● Nie podłączaj zasilania, gdy śruby bloku zacisków są poluzowane lub kabel jest
luźny.W przeciwnym razie może to spowodować pożar.
● Podejmij odpowiednie środki ochronne w następujących lokalizacjach, w przeciwnym razie
maszyna może być uszkodzona:
1. Miejsca, które powodują zakłócenia z powodu elektryczności statycznej;
2. Miejsce wytwarzające silne pole elektryczne lub silne pole magnetyczne;
3. Miejsca, w których może występować promieniowanie radiacyjne;
4. Miejsce z przewodem zasilającym w pobliżu.
Akcesoria:
| Nazwa akcesorium | Wizerunek | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
Kontrola jakości:
Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką
Czas dostawy i sposób wysyłki
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
| Szczegóły pakowania Servo Drive | |||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 |
