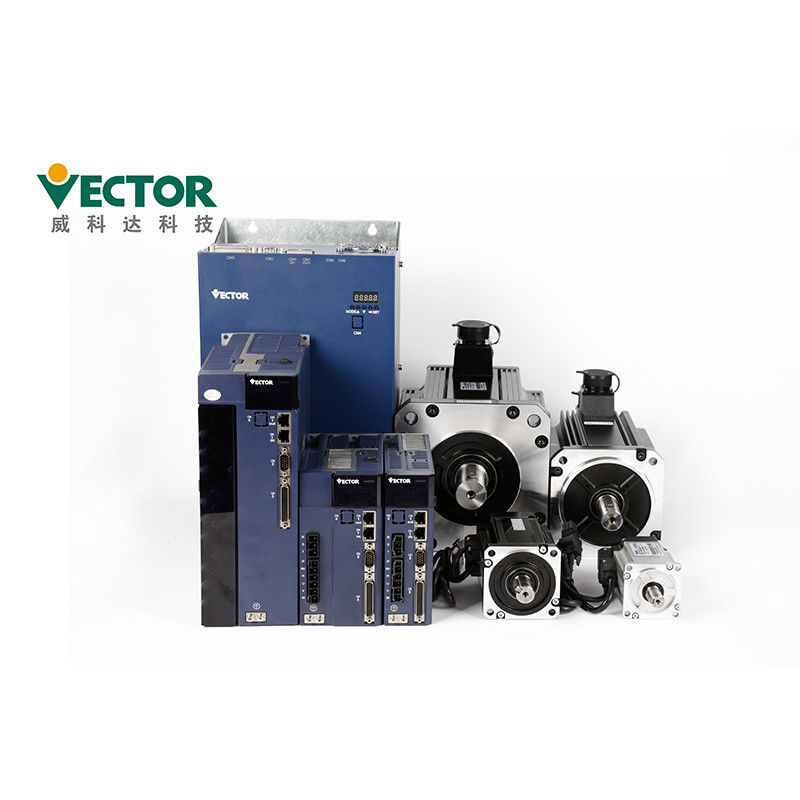

System serwonapędów z zamkniętą pętlą 380 V 7,5 kW z 24-bitowym enkoderem absolutnym
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-02733HC-ME / 180ME-7R515A33-MF2C |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 375 * 290 * 155 mm, 280 * 208 * 112 mm |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 500-1000 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Faza: | Trójfazowy | Napięcie: | 380 V. |
|---|---|---|---|
| Model: | VEC-VC-02733HC-ME / 180ME-7R515A33-MF2C | Stosowanie: | Pionowa maszyna pakująca |
| Certifictaes: | CE | Enkoder: | 24-bitowy enkoder absolutny |
| Protokoły komunikacyjne: | Modbus / CANopen / EtherCAT | Moc: | 7,5 kW |
| High Light: | System serwo z zamkniętą pętlą 380 V,system serwo z zamkniętą pętlą 380 V 7,5 kW |
||
opis produktu
Hybrydowy sterownik serwosterowania w zamkniętej pętli 220 V 3,5 nm 750 W z 24-bitowym enkoderem absolutnym
Hybrydowy serwonapęd z zamkniętą pętlą
Moc prądu przemiennego 7,5 kW
Trójfazowy 380V
Modbus / CanOpen / EtherCAT
Lokalizacja/prędkość/tryb kontroli momentu obrotowego
24-bitowy enkoder absolutny Tamagawa;
Cechy produktów
| Nazwa produktu | Zestaw serwomechanizmu z zamkniętą pętlą silnika krokowego |
| Marka | Wektor |
| Model nr. | VEC-VC-02733HC-ME/180ME-7R515A33-MF2C |
| Moc4 | 7,5 kW |
| Napięcie | 380V |
| Faza | Trójfazowy |
| Prąd znamionowy | 27A |
| Protokoły komunikacyjne | Modbus/CANopen/EtherCAT |
| Koder | 24-bitowy enkoder absolutny |
| Napięcie | Tryb sterowania | Prostowanie jednofazowe / trójfazowe z pełną kontrolą Modulacja SVPWM |
| Koder | Opinia o koderze | 2500 impulsów przyrostowych + enkoder Halla; 2500 impulsów przyrostowych; 17-bitowy enkoder absolutny Tamagawa; 23-bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon; |
| Wejście polecenia impulsowego | Typ impulsu | Wejście różnicowe, otwarty kolektor |
| Zakres częstotliwości | Wejście różnicowe: 0-500 kHz, szerokość impulsu większa niż 1us Otwarty kolektor: 0-300 kHz, szerokość impulsu większa niż 2,5 us |
|
| Tryb impulsowy | impuls + kierunek;plusy AB;CW+CCW; | |
| Wejście analogowe | Zakres napięcia | -10V do 10V |
| Impedancja wejściowa | 10kΩ | |
| Maksymalna częstotliwość | 1,5kHz | |
| Typ interfejsu DI/DO | NPN/PNP | |
| Komunikacja | Modbus/CANopen/EtherCAT | |
| Tryb pozycji | Metoda wprowadzania poleceń | Polecenie impulsowe Stanowisko planowania wewnętrznego Planuj według pozycji docelowej, prędkości, przyspieszenia i zwalniania czas Trapezoidalna krzywa prędkości Krzywa prędkości sześciennej Tryb poleceń absolutnych/względnych |
| Tryb wygładzania instrukcji | Filtrowanie dolnoprzepustowe / filtrowanie medianowe | |
| Przełożenie elektroniczne | N/M; (M=1~2147483647,N=1~2147483647) | |
| Limit momentu obrotowego | Wewnętrzny limit momentu obrotowego / analogowy limit momentu obrotowego | |
| Odszkodowanie z wyprzedzeniem | Prędkość sprzężenia do przodu / Moment sprzężenia do przodu | |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
| Tryb kontroli prędkości | Typ wprowadzania poleceń | Częstotliwość impulsów / Prędkość analogowa / Planowanie wewnętrzne |
| Zakres kontroli prędkości | 1~maksymalna prędkość | |
| Pasmo | 1kHz | |
| Limit momentu obrotowego | Wewnętrzny limit momentu obrotowego / analogowy limit momentu obrotowego | |
| Tryb wygładzania instrukcji | Filtrowanie dolnoprzepustowe / filtrowanie medianowe | |
| Odszkodowanie z wyprzedzeniem | Przekazywanie momentu obrotowego | |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
| Tryb kontroli momentu obrotowego | Typ wprowadzania poleceń | Wewnętrzny moment odniesienia / moment obrotowy sterowania analogowego |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
| Ograniczenie prędkości | Wewnętrzny limit prędkości / analogowy limit prędkości | |
Wybór modelu Servo Drive:

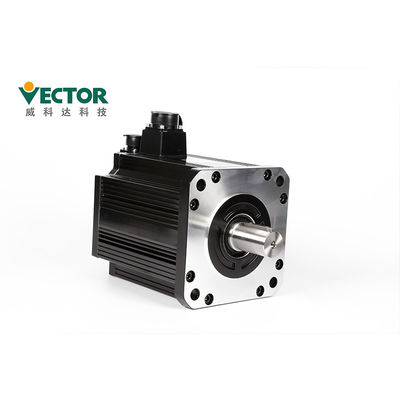

Wybór modelu serwomotoru:
Środki ostrożności podczas pracy:
● w trybie testowym, aby zapobiec wypadkom, przetestuj serwomotor bez obciążenia
(nie jest połączony z wałem napędowym), w przeciwnym razie może spowodować obrażenia.
● rozpoczynając pracę na maszynie pomocniczej, ustaw parametry użytkownika, które pasują do maszyny
z góry.Rozpoczęcie pracy bez ustawienia parametrów może spowodować utratę mechaniczną lub awarię.
● aby uniknąć wypadków, zainstaluj wyłącznik krańcowy lub odbojnik na końcu ruchomej części maszyny,
w przeciwnym razie spowoduje uszkodzenia mechaniczne lub obrażenia.
● nie dokonuj ekstremalnych zmian w ustawieniach parametrów, ponieważ może to spowodować
niestabilna praca, uszkodzenia mechaniczne lub obrażenia.
●gdy zasilanie jest włączone lub zasilanie jest odcięte, radiator serwonapędu, zewnętrzny
rezystor hamowania, silnik itp. mogą znajdować się w stanie wysokiej temperatury.Nie dotykaj go, w przeciwnym razie może spowodować oparzenia.
● używając serwomotoru na osi pionowej, ustaw zabezpieczenie, aby zapobiec upadkowi obrabianego przedmiotu
alarm, przekroczenie skoku itp. Dodatkowo należy wykonać ustawienie zatrzymania serwomechanizmu w przypadku przekroczenia skoku,
w przeciwnym razie obrabiany przedmiot może spaść w stanie przemieszczenia.
● nie wchodzić w zakres działania maszyny podczas pracy, w przeciwnym razie może to spowodować obrażenia.
● nie dotykaj serwomotoru ani ruchomej części maszyny podczas
operacji, w przeciwnym razie spowoduje obrażenia.
● ustaw system bezpieczeństwa, aby zapewnić bezpieczeństwo nawet w przypadku sygnału
zerwanie linii.Na przykład, gdy przełącznik dodatniego przesunięcia (P-OT) i ujemny przełącznik skoku
Sygnały (N-OT) są fabrycznie odłączone, działają bezpiecznie.
● pamiętaj o ustawieniu stanu serwomechanizmu na OFF podczas wyłączania zasilania.
● nie włączaj/wyłączaj często zasilania.Po rozpoczęciu rzeczywistej pracy, interwał włączania/wyłączania zasilania
powinna wynosić ponad 1 godzinę, w przeciwnym razie elementy wewnątrz serwomechanizmu ulegną przedwczesnemu starzeniu.
●w przypadku wystąpienia alarmu zresetuj alarm po usunięciu przyczyny i upewnij się, że:
bezpieczeństwa i ponownie uruchom operację, w przeciwnym razie może to spowodować obrażenia.
● nie używaj hamulca silnika z hamulcem do normalnego hamowania, w przeciwnym razie może
spowodować awarię.
Pakowanie i wysyłka
| Szczegóły pakowania Servo Drive | |||||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Szczegóły pakowania kontrolera ruchu | |||||
| Produkty | Ruch VA | Rozszerzenie VA | Ruch VE | Rozszerzenie VE(32) | Rozszerzenie VE(76) |
| Ctn.Rozmiar | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Czas dostawy
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
Akcesoria
| Nazwa akcesorium | Obraz | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Certyfikaty CE
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
