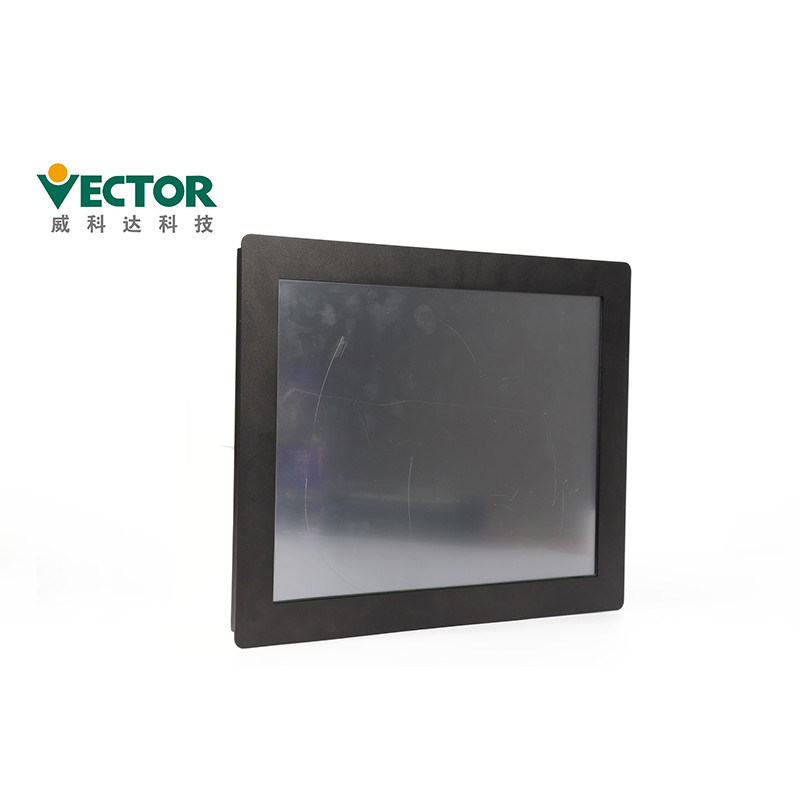

64 Axis 15-calowe panele sterowania HMI Magistrala komunikuje się z prędkością 100 Mb/s
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VE-MU-AH-64-CNC |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 144 * 128 * 69 mm, 176 * 164 * 78 mm, 316 * 164 * 78 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 500-1000 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Narzędzie programistyczne: | Narzędzie programistyczne CODESYS | Język: | IEC61131-3 Standard 6 języków |
|---|---|---|---|
| Oś: | 64 Axis | Ekspansja: | IO, cyfrowe, analogowe, enkoder, termopara, hybryda |
| Certifictaes: | CE, FCC | Protokoły komunikacyjne: | Magistrala EtherCAT |
| częstotliwość: | 1,8 GHz | Funkcje komunikacyjne: | RS485, Ethernet i USB |
| High Light: | Panele sterowania HMI 100 Mb / s,15-calowe panele sterowania HMI,15-calowy panel dotykowy HMI |
||
opis produktu
Programowalny sterownik ruchu CODESYS z 15-calowym interfejsem HMI, PLC, CNC, Robottics All In One
Blok funkcyjny sterowania ruchem jest zgodny z PLCOPEN2.0.
Z 15-calowym ekranem dotykowym HMI.
Możliwość podłączenia 64 osi serwo, jednocześnie można sterować osią rzeczywistą i osią wirtualną,
magistrala komunikuje się z prędkością 100 Mb / s, odległość między dwiema stacjami serwomechanizmu może osiągnąć
100M, a pełna cyfrowa konfiguracja IO całego systemu rozszerzeń magistrali może osiągnąć 30 000 punktów.
Obsługa funkcji szarpnięcia, ustaw szybkość zmiany przyspieszenia/zwalniania;Obsługa funkcji BufferMode,
łagodniejsza krzywa ruchu;
Blok funkcyjny sterowania ruchem jest zgodny z PLCOPEN2.0 i rozszerzył więcej funkcji sterowania ruchem do
radzić sobie z różnymi aplikacjami
Częstotliwość główna 1,8GHZ, 64-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem,
Sterowanie CNC i robotem oraz biblioteka algorytmów, z 15-calowym ekranem dotykowym
Cechy produktów
| Produkty | HMI, PLC, CNC, robotyka wszystko w jednym |
| Marka | Wektor |
| Model nr. | VEC-VE-MU-AH-64-CNC |
| Oś | 64 Oś |
| Narzędzie do programowania | Narzędzie do programowania CODESYS |
| Język programowania |
Obsługuje języki programowania IEC61131-3: FBD, LD, IL, ST, SFC i CFC |
| RGłówna częstotliwość | 1,8 GHz |
| Jednostki rozszerzające | Lokalne we/wy, cyfrowe, analogowe, enkoderowe, termoparowe, hybrydowe |
| Protokoły komunikacyjne | Autobus EtherCAT |
Składnia specyfikacji IEC 61131-3 przedstawia zestaw mechanizmów do implementacji programowalnego
kontrolery na różnych platformach docelowych.Dzięki modułowemu planowaniu i konstrukcji specyfikacja dzieli divide
akcje kontrolne na dwie części: operacje logiczne i akcje sprzętowe.Część logiczna ujednolica składnię
zdefiniowany w IEC 61131-3 we wspólnym formacie opisu i implementuje go, podczas gdy działania sprzętowe są
zaprojektowany z zastrzeżoną biblioteką oprogramowania układowego dla każdego sprzętu, dzięki czemu logika sterowania może korzystać ze sprzętu
zasobów na każdej platformie docelowej.Ta konstrukcja pozwala różnym chipom kontrolnym na wykonywanie czynności kontrolnych
zaprojektowany w składni IEC 61131-3, a projektanci muszą tylko nauczyć się używać składni IEC 61131-3
obsługiwane układy sterujące do projektowania sterowników programowalnych.Norma IEC 61131-3 definiuje sześć
standardowe języki programowania:
(Lista instrukcji, IL)
(Schemat drabinkowy,LD)
(Schemat Bloku Funkcji, FBD)
(język tekstu strukturalnego, STL)
(Wykres funkcji sekwencyjnej, SFC)
(Ciągły wykres funkcji, CFC)
Sterownik ruchu VE wykorzystuje platformę programistyczną CODESYS, która w pełni obsługuje PLCopen
specyfikacja i umożliwia użytkownikowi odwoływanie się do wielu standardowych bibliotek funkcji;język wysokiego poziomu
metoda programowania ułatwia producentom i użytkownikom sterowników PLC tworzenie własnych, zastrzeżonych
bloki funkcyjne i biblioteki instrukcji oraz wypożyczanie podobnych programów sterujących w celu tworzenia specyficznych dla branży
„pakietów procesowych”, które mogą znacząco poprawić efektywność programowania użytkownika.
Oprogramowanie CODESYS:
Oprogramowanie CODESYS to standardowe oprogramowanie do tworzenia i stosowania VE
produkty z programowalnymi kontrolerami ruchu.Platforma oprogramowania CODESYS zapewnia VE
sterowniki z pełną konfiguracją, programowaniem, debugowaniem, monitoringiem
środowiska, elastyczne i wolne do obsługi potężnego języka IEC.
Oprogramowanie codeSYS umożliwia zarządzanie inżynierią i sprzętem,
udostępnianie następujących konfiguracji dla produktów kontrolera VE:
1. Konfiguracja procesora;
2. Konfiguracja modułu we/wy;
3. magistrala EtherCAT;
4. Szyna ModbusRTU/ModbusTCP;
5. Standardowe programowanie (zgodne z IEC61131-3).
6. Obsługuje wszystkie sześć języków programowania: tekst strukturalny (ST), wykres bloków funkcyjnych
7. (FBD), Lista instrukcji (IL), Keystone (LD), sekwencyjna mapa funkcji (SFC) i
8. IEC61131-3 Rozszerzona mapa funkcji ciągłej języka programowania (CFC)
9. Elastyczne i kompleksowe biblioteki bloków funkcji i obsługa bibliotek zdefiniowanych przez użytkownika
10. Funkcja symulacji offline, nie trzeba podłączać sprzętu PLC, ukończyć debugowanie symulacji programu
11. Inteligentna funkcja sprawdzania błędów debugowania
12. Kompiluj błędy, szybko lokalizuj błędy programowania i diagnozuj dzienniki
13. Śledzenie próbki
14. Ustala się wykres szeregów czasowych zmiennej procesowej
Modele produktów:
| VEC-VE-MU-AH-08-CNC | Częstotliwość główna 0,6 GHz, 8-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem, sterowanie CNC i robotem oraz biblioteka algorytmów, z 15-calowym ekranem dotykowym |
| VEC-VE-MU-AH-16-CNC | Częstotliwość główna 1.0GHZ, 16-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem, sterowanie CNC i robotem oraz biblioteka algorytmów, z 15-calowym ekranem dotykowym |
| VEC-VE-MU-AH-32-CNC | Częstotliwość główna 1,6GHz, 32-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem, sterowanie CNC i robotem oraz biblioteka algorytmów, z 15-calowym ekranem dotykowym |
| VEC-VE-MU-AH-64-CNC | Częstotliwość główna 1,8 GHz, 64-osiowa kontrola operacji, zgodna ze standardem 61131-3, biblioteka sterowania ruchem, sterowanie CNC i robotem oraz biblioteka algorytmów, z 15-calowym ekranem dotykowym |
Jednostki rozszerzające
Łącznik magistrali EtherCAT, moduł rozszerzeń wejść cyfrowych, wyjścia analogowe
moduł rozszerzający, moduł rozszerzający termopary, enkoder (z funkcją sondy,
może wysyłać impuls różnicowy fazy AB) moduł rozszerzający, hybrydowy moduł rozszerzający.
16-punktowe wejście DI, 16-punktowe wyjście DO (rozszerzalna liczba 2-kierunkowych enkoderów)
wejście i wyjście mogą być NPN lub PNP
| Zasady płatności | |||||
| Próbki: 100% przed dostawą przez Western Union. | |||||
| Zamówienia zbiorcze: 30% depozytu, 70% przed wysyłką przez T/T lub Western Union. | |||||
| Czas produkcji | |||||
| Małe zamówienia 3-5 dni roboczych | |||||
| Zdolność produkcyjna może osiągnąć 1000 zestawów miesięcznie. | |||||
Pakowanie i wysyłka
| Szczegóły pakowania kontrolera ruchu | |||||
| Produkty | Ruch VA | Rozszerzenie VA | Ruch VE | Rozszerzenie VE(32) | Rozszerzenie VE(76) |
| Ctn.Rozmiar | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Czas dostawy
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
Kontrola jakości:
Certyfikaty:
Otrzymaliśmy certyfikaty CE i FCC dla kontrolera ruchu serii VE.
