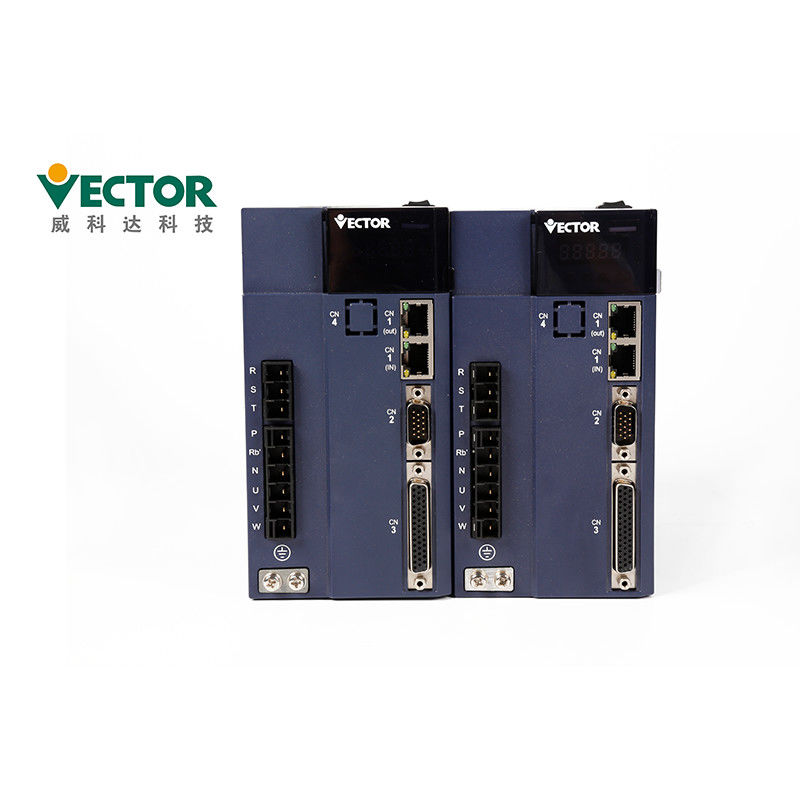

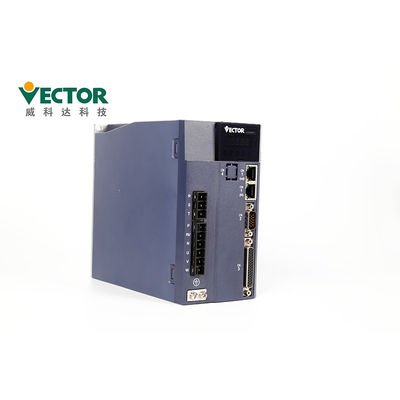

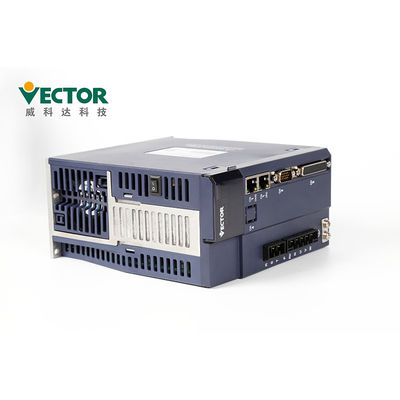

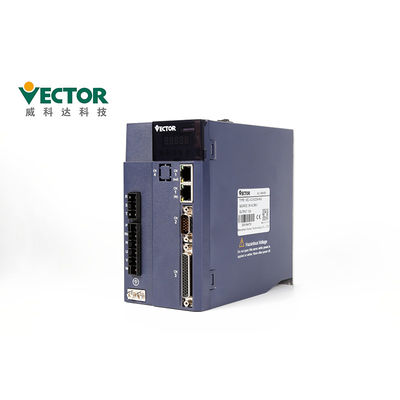

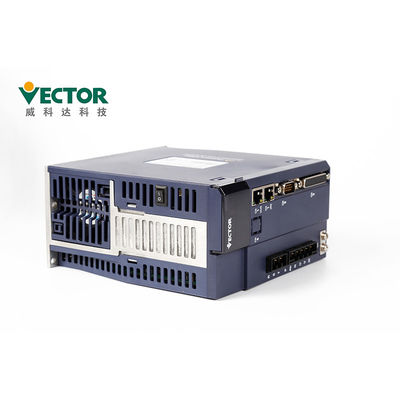

Trójfazowy serwonapęd prądu przemiennego 1,5 kW z przyrostowym enkoderem Halla 2500 linii
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-00623H-ME |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD150-350 / kit |
| Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 220 V. | Moc: | 1,5 kw |
|---|---|---|---|
| Faza: | Jednofazowe, trójfazowe | Protokoły komunikacyjne: | Modbus / CANopen / EtherCAT |
| Enkoder: | 2500 linii przyrostowego enkodera Halla | Prąd znamionowy: | 6A |
| Wejście: | Analogowe / impulsowe | Tryb sterowania: | Pozycja / prędkość / moment obrotowy |
| Podanie: | drukarka, maszyna pakująca | częstotliwość: | 4KHz |
| High Light: | Serwonapęd AC 1,5 kW,serwonapęd AC 4 KHz |
||
opis produktu
1,5 KW Trójfazowe serwowzmacniacze AC z 2500 liniami Przyrostowy enkoder Halla Zastosuj do maszyny drukarskiej
&https://youtu.be/MLOjiU3erJs;
Technika wektorowa.Skoncentruj się na systemie Servo od ponad 17 lat.
Bardziej elastyczny, dokładniejszy
typu: Serwonapęd AC
Osłony mocy: 200W-110KW, OEM Uper 250KW
Faza: pojedyncza/trójfazowa 220 V
Typ komunikacji: Modbus / CanOpen / EtherCAT
Tryb sterowania: tryb kontroli lokalizacji, prędkości i momentu obrotowego
Typ enkodera: 2500 linii przyrostowych + enkoder Halla;2500 linii przyrostowych;17/23 bitowy enkoder absolutny Tamagawa;
24-bitowy enkoder absolutny Nikon
Opis produktów
| Produkty | Serwonapęd AC |
| Marka | Wektor |
| Model nr. | VEC-VC-00623H-ME |
| Moc | 1,5 kW |
| Napięcie | 220V |
| Faza | Trójfazowy |
| Prąd znamionowy | 6A |
| Protokoły komunikacyjne | Modbus/CANopen/EtherCAT |
| Koder | 2500 linii przyrostowych + enkoder Halla; |
Jak działa serwonapęd?Model kontroli lokalizacji, model kontroli prędkości i model kontroli Trogue.
| Napięcie | Tryb sterowania | Prostowanie jednofazowe / trójfazowe z pełną kontrolą Modulacja SVPWM |
| Koder | Opinia o koderze | 2500 impulsów przyrostowych + enkoder Halla; 2500 impulsów przyrostowych; 17-bitowy enkoder absolutny Tamagawa; 23-bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon; |
| Wejście polecenia impulsowego | Typ impulsu | Wejście różnicowe, otwarty kolektor |
| Zakres częstotliwości | Wejście różnicowe: 0-500 kHz, szerokość impulsu większa niż 1us Otwarty kolektor: 0-300 kHz, szerokość impulsu większa niż 2,5 us |
|
| Tryb impulsowy | impuls + kierunek;plusy AB;CW+CCW; | |
| Wejście analogowe | Zakres napięcia | -10V do 10V |
| Impedancja wejściowa | 10kΩ | |
| Maksymalna częstotliwość | 1,5kHz | |
| Typ interfejsu DI/DO | NPN/PNP | |
| Komunikacja | Modbus/CANopen/EtherCAT | |
| Tryb pozycji | Metoda wprowadzania poleceń | Polecenie impulsowe Stanowisko planowania wewnętrznego > Planuj według pozycji docelowej, prędkości, przyspieszenia i zwalniania czas > Trapezoidalna krzywa prędkości > Krzywa prędkości sześciennej > Tryb poleceń absolutnych/względnych |
| Tryb wygładzania instrukcji | Filtrowanie dolnoprzepustowe / filtrowanie medianowe | |
| Przełożenie elektroniczne | N/M; (M=1~2147483647,N=1~2147483647) | |
| Limit momentu obrotowego | Wewnętrzny limit momentu obrotowego / analogowy limit momentu obrotowego | |
| Odszkodowanie z wyprzedzeniem | Prędkość sprzężenia do przodu / Moment sprzężenia do przodu | |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
| Tryb kontroli prędkości | Typ wprowadzania poleceń | Częstotliwość impulsów / Prędkość analogowa / Planowanie wewnętrzne |
| Zakres kontroli prędkości | 1~maksymalna prędkość | |
| Pasmo | 1kHz | |
| Limit momentu obrotowego | Wewnętrzny limit momentu obrotowego / analogowy limit momentu obrotowego | |
| Tryb wygładzania instrukcji | Filtrowanie dolnoprzepustowe / filtrowanie medianowe | |
| Odszkodowanie z wyprzedzeniem | Przekazywanie momentu obrotowego | |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
| Tryb kontroli momentu obrotowego | Typ wprowadzania poleceń | Wewnętrzny moment odniesienia / moment obrotowy sterowania analogowego |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
| Ograniczenie prędkości | Wewnętrzny limit prędkości / analogowy limit prędkości |
Opis serwonapędu - szczegóły dotyczące serwonapędu, jak wybrać model serwonapędu i przeprowadzić instalację?
Akcesoria
| Nazwa akcesorium | Obraz | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | |
Wtyczka enkodera po stronie kierowcy | |
| Wtyczka zacisku sterującego Cn4 | |
Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | |
| Linia połączeniowa enkodera | |
Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
|
| Linia napięcia | |
Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
|
| Linia monitorowania napędu | |
Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | |
| Zakup części zamiennych | Kabel adaptera USB na RS232 | |
W razie potrzeby zakup własny |
| Linia komunikacyjna Ethernet | |
W razie potrzeby zakup własny |
Certyfikaty
Czas dostawy i sposób wysyłki
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
Chcesz dowiedzieć się więcej o tym produkcie
