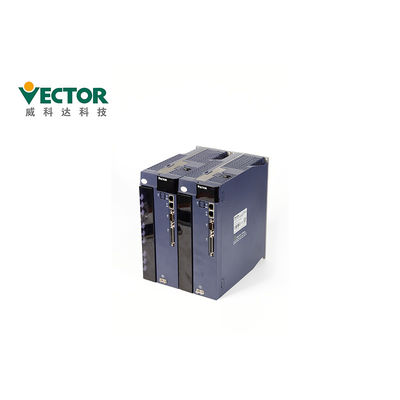

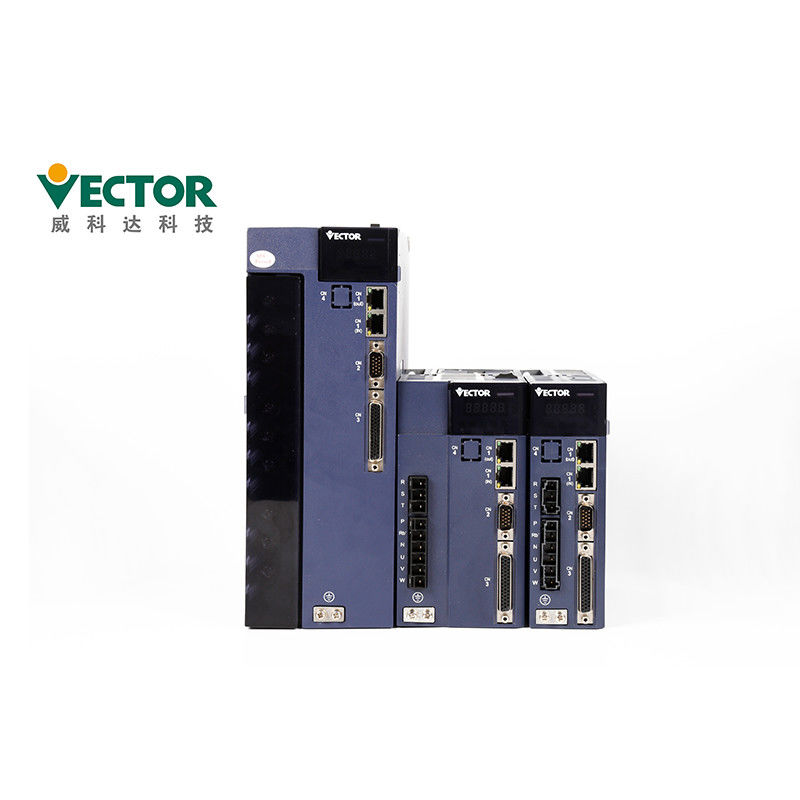

Serwonapęd AC 380V 4KW z 23-bitowym enkoderem absolutnym Tamagawa
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-00733H-ME |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 380 V. | moc: | 4kw |
|---|---|---|---|
| Faza: | Jednofazowe, trójfazowe | Protokoły komunikacyjne: | Modbus / CANopen / EtherCAT |
| Enkoder: | 2500 linii przyrostowego enkodera Halla | Prąd znamionowy: | 7A |
| Wejście: | Analogowe / impulsowe | Tryb sterowania: | Pozycja / prędkość / moment obrotowy |
| Podanie: | drukarka, maszyna pakująca | częstotliwość: | 4KHz |
| High Light: | Serwonapęd 380V AC,serwonapęd AC 4KW,serwonapęd AC 4KW |
||
opis produktu
380V 4KW Ac Servo Driver Zastosowanie Pionowa maszyna pakująca
Nazwa przedmiotu: AC Servo Drive
Moc: 4KW
Faza: pojedyncza/trójfazowa 380V380
Typ komunikacji: Modbus / CanOpen / EtherCAT
Tryb sterowania: tryb sterowania położeniem, prędkością i momentem obrotowym
Enkoder: 17/23 bitowy enkoder absolutny Tamagawa;24-bitowy enkoder absolutny Nikon
Opis produktów
| Nazwa produktu | Serwonapęd AC |
| Marka | Wektor |
| Model nr. | VEC-VC-00733H-ME |
| Moc4 | KW |
| Napięcie | 380V |
| Faza | Trójfazowy |
| Prąd znamionowy | 7A |
| Protokoły komunikacyjne | Modbus/CANopen/EtherCAT |
| Koder | 23-bitowy enkoder absolutny Tamagawa |
Jak działa serwonapęd?Model kontroli lokalizacji, model kontroli prędkości i model kontroli Trogue.
| Napięcie | Tryb sterowania | Prostowanie jednofazowe / trójfazowe z pełną kontrolą Modulacja SVPWM |
| Koder | Opinia o koderze | 2500 impulsów przyrostowych + enkoder Halla; 2500 impulsów przyrostowych; 17-bitowy enkoder absolutny Tamagawa; 23-bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon; |
| Wejście polecenia impulsowego | Typ impulsu | Wejście różnicowe, otwarty kolektor |
| Zakres częstotliwości | Wejście różnicowe: 0-500 kHz, szerokość impulsu większa niż 1us Otwarty kolektor: 0-300 kHz, szerokość impulsu większa niż 2,5 us |
|
| Tryb impulsowy | impuls + kierunek;plusy AB;CW+CCW; | |
| Wejście analogowe | Zakres napięcia | -10V do 10V |
| Impedancja wejściowa | 10kΩ | |
| Maksymalna częstotliwość | 1,5kHz | |
| Typ interfejsu DI/DO | NPN/PNP | |
| Komunikacja | Modbus/CANopen/EtherCAT | |
| Tryb pozycji | Metoda wprowadzania poleceń | Polecenie impulsowe Stanowisko planowania wewnętrznego > Planuj według pozycji docelowej, prędkości, przyspieszenia i zwalniania czas > Trapezoidalna krzywa prędkości > Krzywa prędkości sześciennej > Tryb poleceń absolutnych/względnych |
| Tryb wygładzania instrukcji | Filtrowanie dolnoprzepustowe / filtrowanie medianowe | |
| Przełożenie elektroniczne | N/M; (M=1~2147483647,N=1~2147483647) | |
| Limit momentu obrotowego | Wewnętrzny limit momentu obrotowego / analogowy limit momentu obrotowego | |
| Odszkodowanie z wyprzedzeniem | Prędkość sprzężenia do przodu / Moment sprzężenia do przodu | |
| Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
Opis serwonapędu - szczegóły dotyczące serwonapędu, jak wybrać model serwonapędu i przeprowadzić instalację?
 Panel zawiera 5 przycisków i 5 lamp cyfrowych.Ogólne funkcje pięciu przycisków przedstawiono w poniższej tabeli. |
|
| Nazwa klucza | Klawisz funkcyjny |
| Tryb | przełącznik trybu, powrót do poprzedniego menu |
| ▲(dodaj) | Zwiększ migającą wartość bitową cyfrowego w kształcie tuby LED; |
| ▼(grudzień) | Zmniejsz migającą wartość cyfrową cyfrowego w kształcie tuby LED |
| ◄◄(przesunięcie) | Przesuwa migającą rurkę LED w lewo;sprawdza wysoką wartość danych dłuższe niż 5 bitów;Resetowanie błędu; wykonanie funkcji Fn |
| ZESTAW | odczyt/zapis wartości parametrów |
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1 of
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
Czas dostawy i sposób wysyłki
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |
| Szczegóły pakowania Servo Drive | |||||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
