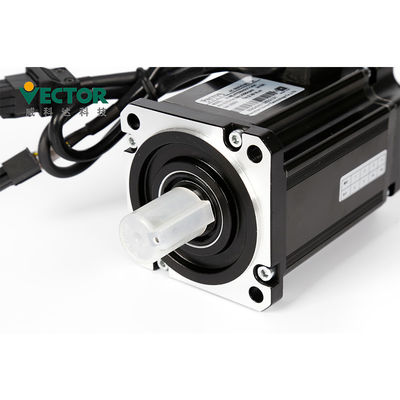

380V AC Servo System System sterowania silnikiem AC Servo do maszyny drukarskiej
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-00733HC-ME / 130MB-00125A33F-MF2 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 380 V. | moc: | 1 kw |
|---|---|---|---|
| Prąd znamionowy: | 2.6 A | Prędkość znamionowa: | 2500 obr / min |
| Oceniono Torgue: | 4 nm | Faza: | 3-fazowy |
| Rozmiar kołnierza silnika: | 130 mm | Protokoły komunikacyjne: | Modbus / CANopen / EtherCAT |
| Enkoder: | 17/23, 24-bitowy enkoder absolutny | Podanie: | Drukarka |
| Podkreślić: | 2.6A AC Servo System,380 V AC Servo System,380 V AC Servo Motor Control System |
||
opis produktu
Sterowanie położeniem / prędkością / momentem obrotowym systemu serwomechanizmu 380 V AC dla maszyny drukarskiej

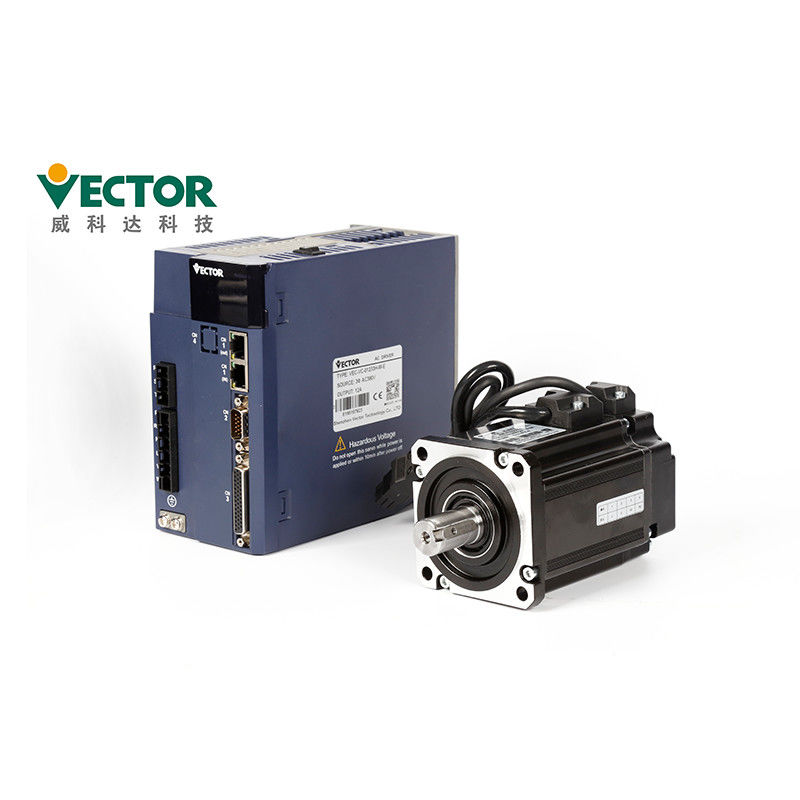

Serwonapęd + serwomotor
Osłony mocy 200W-110KW
Jedno/trójfazowe 220V/380V
Modbus / CanOpen / EtherCAT
Tryb kontroli lokalizacji, prędkości i momentu obrotowego
2500 linii przyrostowych + enkoder Halla;2500 linii przyrostowych;17/23 bitowy enkoder absolutny Tamagawa;
24-bitowy enkoder absolutny Nikon
Opis produktów
| Produkty | Ac Servo System |
| Marka | Wektor |
| Model nr. | VEC-VC-00733HC-ME/130MB-00125A33F-MF2 |
| Moc | 1KW |
| Napięcie | 380V |
| Faza | Trójfazowy |
| Prędkość znamionowa | 2500 obr/min |
| Prąd znamionowy | 2.6A |
| Oceniono Torgue | 4 Nm |
| Protokoły komunikacyjne | Modbus/CANopen/EtherCAT |
| Koder | 2500 linii przyrostowych + enkoder Halla;2500 linii przyrostowych;17/23 bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon |
Jak działa system serwo?Model kontroli lokalizacji, model kontroli prędkości i model kontroli Trogue.
| Napięcie | Tryb sterowania | Prostowanie jednofazowe / trójfazowe z pełną kontrolą Modulacja SVPWM |
| Koder | Opinia o koderze | 2500 impulsów przyrostowych + enkoder Halla; 2500 impulsów przyrostowych; 17-bitowy enkoder absolutny Tamagawa; 23-bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon; |
| Wejście polecenia impulsowego | Typ impulsu | Wejście różnicowe, otwarty kolektor |
| Zakres częstotliwości | Wejście różnicowe: 0-500 kHz, szerokość impulsu większa niż 1us Otwarty kolektor: 0-300 kHz, szerokość impulsu większa niż 2,5 us |
|
| Tryb impulsowy | impuls + kierunek;plusy AB;CW+CCW; | |
| Wejście analogowe | Zakres napięcia | -10V do 10V |
| Impedancja wejściowa | 10kΩ | |
| Maksymalna częstotliwość | 1,5kHz |
Opis serwonapędu - szczegóły dotyczące serwonapędu, jak wybrać model serwonapędu i przeprowadzić instalację?
● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i
rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.
● Proszę zainstalować w określonym kierunku, aby uniknąć awarii.
● Podczas instalacji upewnij się, że sterownik serwomechanizmu jest utrzymywany w określonym
odległość od wewnętrznej powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.
● Zainstaluj w następującym środowisku:
1. miejsca bez bezpośredniego światła słonecznego;
2.Miejsca, w których temperatura otoczenia mieści się w zakresie od 0°C do 55°C;
3. Wilgotność względna w zakresie od 0% do 95% i bez kondensacji;
4. Miejsca wolne od kropelek wody, oparów, kurzu i oleistego pyłu;
5. Miejsca, w których nie ma urządzenia o wysokiej temperaturze;
6. Miejsca nie powodujące korozji, łatwopalne gazy i ciecze;
7. Nie jest łatwo rozpryskiwać wodę, olej i lekarstwa;
8.miejsca nienarażone na promieniowanie radioaktywne;
9. Silne i wolne od wibracji miejsca;
10.Miejsca, w których nie ma zakłóceń elektromagnetycznych.
Akcesoria
| Nazwa akcesorium | Wizerunek | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1 zmiennej)
system elektrycznego sterownika prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny układ sterowania prędkością, część 3 normy kompatybilności elektromagnetycznej)
i jego specyficzne metody testowe), odpowiadające krajowej normie GB12668.3-2012.
Czas dostawy i sposób wysyłki
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
