System serwonapędów z zamkniętą pętlą 1000 W 3,3 Nm z 24-bitowym enkoderem absolutnym
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC1-00623M-ME / 80ME-00130A23-CF2 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 220 V. | moc: | 1 kw |
|---|---|---|---|
| Prąd znamionowy: | 5,4 A | Prędkość znamionowa: | 3000 obr / min |
| Oceniono Torgue: | 3,3 Nm | Faza: | 3-fazowy |
| Rozmiar kołnierza silnika: | 80 mm | Protokoły komunikacyjne: | Modbus / CANopen / EtherCAT |
| Enkoder: | 17/23, 24-bitowy enkoder absolutny | Podanie: | Drukarka |
| High Light: | System serwomechanizmu z zamkniętą pętlą 1000 W,serwonapęd z zamkniętą pętlą 3,3 Nm |
||
opis produktu

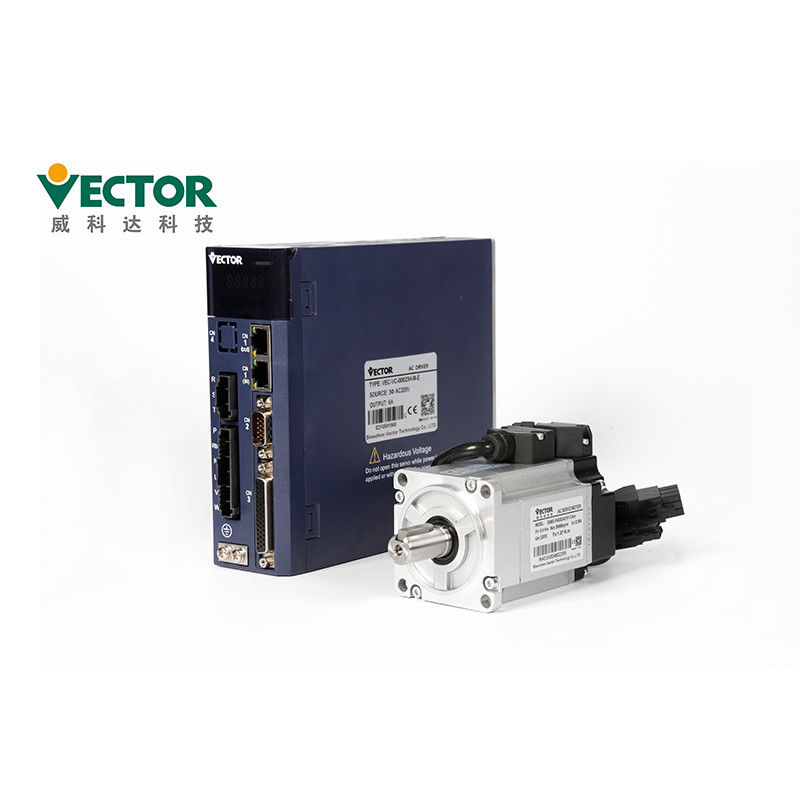

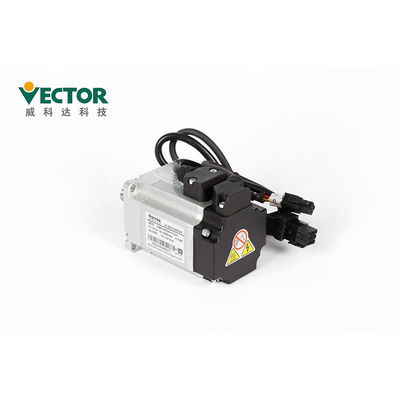

Serwonapęd serwonapędu z pełną zamkniętą pętlą o mocy 1000 W 3,3 Nm z serwomotorem
Serwonapęd + serwomotor
Osłony mocy 200W-110KW
Jedno/trójfazowe 220V/380V
Modbus / CanOpen / EtherCAT
Opis produktów
| Produkty | A System serwo z całkowicie zamkniętą pętlą |
| Marka | Wektor |
| Model nr. | VEC-VC1-00623M-ME / 80ME-00130A23-CF2 |
| Moc | 1KW |
| Napięcie | 220V |
| Faza | Trójfazowy |
| Prędkość znamionowa | 3000 obr/min |
| Prąd znamionowy | 5.4A |
| Oceniono Torgue | 3,3 Nm |
| Protokoły komunikacyjne | Modbus/CANopen/EtherCAT |
| Koder | 2500 linii przyrostowych + enkoder Halla;2500 linii przyrostowych;17/23 bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon |
Opis serwonapędu - szczegóły dotyczące serwonapędu, jak wybrać model serwonapędu i przeprowadzić instalację?
● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i
rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.
● Proszę zainstalować w określonym kierunku, aby uniknąć awarii.
● Podczas instalacji upewnij się, że sterownik serwomechanizmu jest utrzymywany w określonym
odległość od wewnętrznej powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.
| Instalacja Środowisko Wymagania |
Ciśnienie atmosferyczne | 86~106kPa |
| Wilgotność otoczenia | 0~55℃ | |
| Temperatura otoczenia | 0~90% wilgotności względnej | |
| Klasa IP | IP20 | |
| Wibracja | 0~4,9m/s^2 |
Akcesoria
| Nazwa akcesorium | Wizerunek | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1 zmiennej)
system elektrycznego sterownika prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny układ sterowania prędkością, część 3 normy kompatybilności elektromagnetycznej)
i jego specyficzne metody testowe), odpowiadające krajowej normie GB12668.3-2012.
Inne pytania:
Q1.Jak wybrać odpowiedni model?
Odp.: proszę potwierdzić swoje wymagania dotyczące mocy znamionowej, prądu, napięcia,
Dokręć i wybierz odpowiedni model na podstawie naszej listy modeli;
Q2.Jak ustawić system programowania?
O: Nasz serwonapęd obsługuje protokoły komunikacji globalnej: Modbus/CANopen/EtherCAT,
Proszę po prostu spraw, aby programowanie podążało za twoimi doświadczeniami;
Q3.Jaki jest zakres mocy naszego systemu serwo?
Odp .: Nasz zakres mocy obejmuje 0,2-110 kW, osiągając swoje wymagania;
Q4.Jakich interfejsów sprzężenia zwrotnego kodera używamy?
Odp.: mamy wiele interfejsów sprzężenia zwrotnego enkodera, takich jak: enkoder przyrostowy/oszczędzający drut,
17-bitowy/23-bitowy/24-bitowy enkoder absolutny, enkoder resolwera itp.
