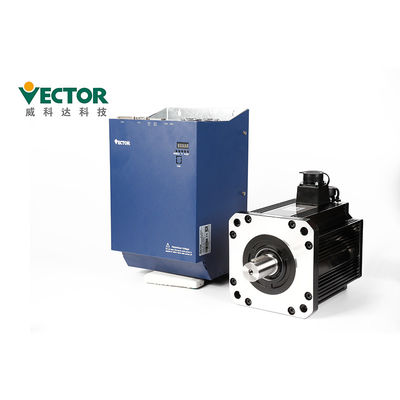

EtherCAT Servo Motion Control System Kontroler serwo AC do podajnika nasadek kartonowych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-01233HC-ME / 180MB-4R520A33F-MF2 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD 300-450 / kit |
| Szczegóły pakowania: | 280 * 208 * 78 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 380 V. | moc: | 4,5 kW |
|---|---|---|---|
| Prąd znamionowy: | 12A | Prędkość znamionowa: | 2000 rpm |
| Oceniono Torgue: | 21,5 Nm | Faza: | 3-fazowy |

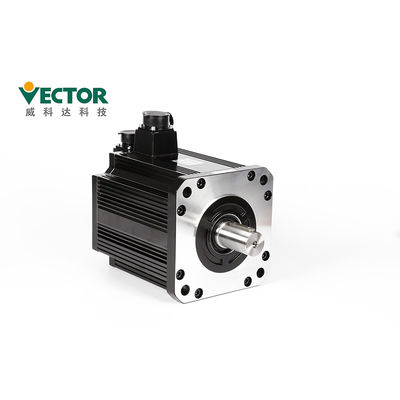

| Rozmiar kołnierza silnika: | 180 mm | Protokoły komunikacyjne: | Modbus / CANopen / EtherCAT |
| Model: | VEC-VC-01233HC-ME / 180MB-4R520A33F-MF2 | Podanie: | Tekturowy podajnik nakrętek |
| Podkreślić: | 2000 obr./min Servo Motion Control System,EtherCAT Servo Motion Control System,EtherCAT AC Servo Controller |
||
opis produktu

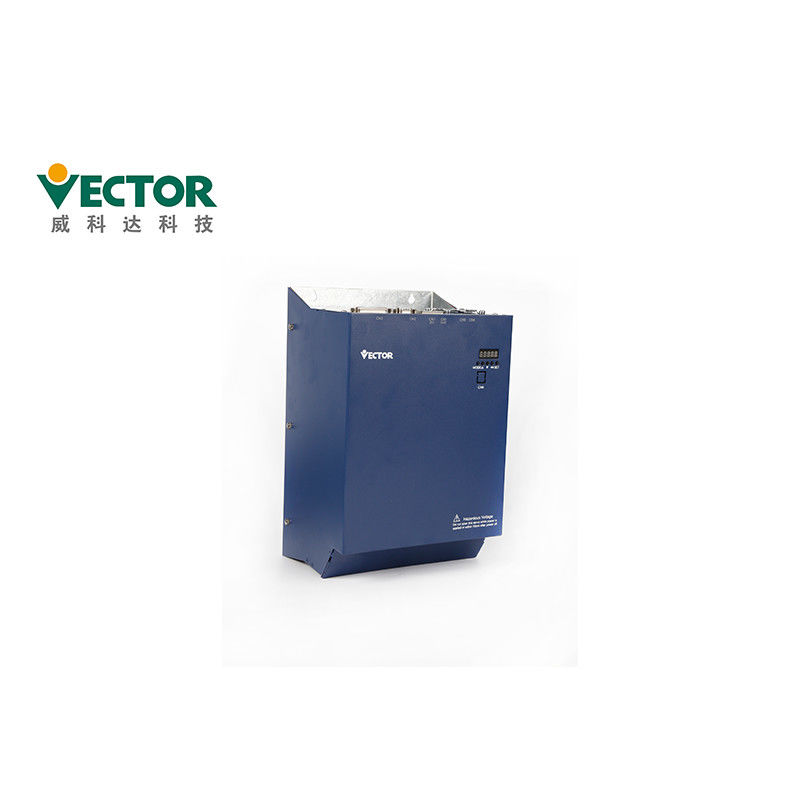

Kontroler serwowzmacniacza typu magistrali EtherCAT / Canopen do podajnika nasadek kartonowych
Serwowzmacniacz typu magistrali EtherCAT/Canopen
Zasilanie prądem zmiennym 380V 4.5KW
Trójfazowy z enkoderem absolutnym 17/23bit Tamagawa;
Typ protokołu komunikacyjnego Modbus/CANopen/EtherCAT
Opis produktów
| Produkty | Kontroler napędu serwo AC do podajnika nasadek kartonowych |
| Marka | Wektor |
| Model nr. | VVEC-VC-01233HC-ME/180MB-4R520A33F-MF2 |
| Moc | 4,5 kW |
| Napięcie | 380V |
| Faza | Trójfazowy |
| Prędkość znamionowa | 2000 obr/min |
| Prąd znamionowy | 9,5A |
| Oceniono Torgue | 21,5 Nm |
| Protokoły komunikacyjne | Modbus/CANopen/EtherCAT |
| Nazwa klucza | Klawisz funkcyjny |
| Tryb | przełącznik trybu, powrót do poprzedniego menu |
| ▲(dodaj) | Zwiększ migającą wartość bitową cyfrowego w kształcie tuby LED; |
| ▼(grudzień) | Zmniejsz migającą wartość cyfrową cyfrowego w kształcie tuby LED |
| ◄◄(Zmiana) | Przesuwa migającą rurkę LED w lewo;sprawdza wysoką wartość danych dłuższe niż 5 bitów;Resetowanie błędu; wykonanie funkcji Fn |
| ZESTAW | odczyt/zapis wartości parametrów |
Instalacja:
● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i
rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.
● Proszę zainstalować w określonym kierunku, aby uniknąć awarii.
● Podczas instalacji upewnij się, że sterownik serwomechanizmu jest utrzymywany w określonym
odległość od wewnętrznej powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.
| Instalacja Środowisko Wymagania |
Ciśnienie atmosferyczne | 86~106kPa |
| Wilgotność otoczenia | 0~55℃ | |
| Temperatura otoczenia | 0~90% wilgotności względnej | |
| Klasa IP | IP20 | |
| Wibracja | 0~4,9m/s^2 |
● Podczas instalacji nie należy blokować portów ssawnych i wylotowych oraz nie dopuszczać do przedostania się ciał obcych do wnętrza produktu
wejść, w przeciwnym razie może to spowodować awarię lub pożar z powodu starzenia się elementów wewnętrznych.
● Nie umieszczaj ciężkich przedmiotów na lub pod tym produktem, ponieważ może to spowodować obrażenia.
● Zainstaluj w następującym środowisku:
1. miejsca bez bezpośredniego światła słonecznego;
2.Miejsca, w których temperatura otoczenia mieści się w zakresie od 0°C do 55°C;
3. Wilgotność względna w zakresie od 0% do 95% i bez kondensacji;
4. Miejsca wolne od kropelek wody, oparów, kurzu i oleistego pyłu;
5. Miejsca, w których nie ma urządzenia o wysokiej temperaturze;
6. Miejsca nie powodujące korozji, łatwopalne gazy i ciecze;
7. Nie jest łatwo rozpryskiwać wodę, olej i lekarstwa;
8.miejsca nienarażone na promieniowanie radioaktywne;
9. Silne i wolne od wibracji miejsca;
10.Miejsca, w których nie ma zakłóceń elektromagnetycznych.
Środki ostrożności dotyczące okablowania
● Nie zaleca się używania jednofazowego zasilania 220V do zasilania głównego,
co może spowodować uszkodzenie kondensatora elektrolitycznego z powodu braku fazy.
● Nie zmieniaj okablowania podczas włączania, w przeciwnym razie może to spowodować porażenie prądem lub obrażenia.
● Proszę wykonać okablowanie lub kontrolę przez profesjonalnych techników, w przeciwnym razie otherwise
może spowodować porażenie prądem lub awarię produktu.
● Proszę dokładnie sprawdzić okablowanie i zasilanie.Obwód wyjściowy
może być zwarty z powodu błędów okablowania lub zastosowania różnych napięć.Hamulec nie działa
gdy wystąpi powyższa usterka, co może skutkować uszkodzeniem mechanicznym lub obrażeniami ciała.
● Nie podłączaj wejściowego kabla zasilającego do zacisków U, V i W
napęd.W przeciwnym razie serwonapęd zostanie uszkodzony.
● Podczas okablowania nie należy przeprowadzać kabla zasilającego i sygnałowego przez tę samą rurę i nie wiązać ich w wiązkę
razem.Odległość między nimi powinna wynosić więcej niż 30 cm, aby uniknąć zakłóceń.
● Zacisk uziemienia sterownika musi być uziemiony, aby uniknąć przecieków i zmniejszyć zakłócenia systemu,
a średnica przewodu uziemiającego powinna być taka sama jak lub powyżej linii zasilającej.
● Podłączając zasilanie AC i DC do jednostki serwo, podłącz do określonego zacisku.
Niezastosowanie się do tego może spowodować awarię lub pożar.
● Dla długości okablowania, linia wejściowa poleceń ma do 3m, a linia enkodera do 20m.
● Użyj ekranowanej skrętki dwużyłowej dla kabla sygnałowego i kabla enkodera i uziemij ekran jednym końcem.
●Zaciski U, V, W sterownika oraz zaciski U, V i W silnika powinny być połączone jeden po drugim
według nazwy.Jeśli jest źle podłączony, silnik nie może działać normalnie.
● Wspólne produkty szyny DC wymagają rezystorów czułych na ciśnienie, a okablowanie jest bezpieczne.
● Sprawdź zasilanie po wyłączeniu zasilania przez co najmniej 5 minut.Nawet jeśli
zasilanie jest wyłączone, wewnątrz serwonapędu może pozostać wysokie napięcie.Dlatego nie dotykaj zacisku zasilania
w ciągu 5 minut po wyłączeniu zasilania, w przeciwnym razie może to spowodować porażenie prądem.
● Nie należy często włączać/wyłączać zasilania.Gdy konieczne jest ciągłe włączanie/wyłączanie zasilania, proszę
kontrolować to raz lub mniej w ciągu 1 minuty.Ponieważ sekcja zasilania serwonapędu ma kondensator, duże ładowanie
prąd (czas ładowania 0,2 sekundy) płynie podczas zasilania ON/OFF.Dlatego, jeśli zasilanie jest WŁĄCZONE/WYŁĄCZONE
często wydajność głównych elementów obwodu wewnątrz serwonapędu będzie obniżona.
● Nie podłączaj zasilania, gdy śruby bloku zacisków są poluzowane lub kabel jest poluzowany.W przeciwnym razie może to spowodować pożar.
● Podejmij odpowiednie środki ochronne w następujących miejscach, w przeciwnym razie maszyna może zostać uszkodzona:
1. Miejsca, które powodują zakłócenia z powodu elektryczności statycznej;
2. Miejsce wytwarzające silne pole elektryczne lub silne pole magnetyczne;
3. Miejsca, w których może występować promieniowanie radiacyjne;
4. Miejsce z przewodem zasilającym w pobliżu.
Akcesoria:
| Nazwa akcesorium | Wizerunek | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Uszczelka:
| Szczegóły pakowania Servo Drive | |||||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Szczegóły pakowania kontrolera ruchu | |||||
| Produkty | Ruch VA | Rozszerzenie VA | Ruch VE | Rozszerzenie VE(32) | Rozszerzenie VE(76) |
| Ctn.Rozmiar | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Czas dostawy i sposób wysyłki
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
Certyfikaty:
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
