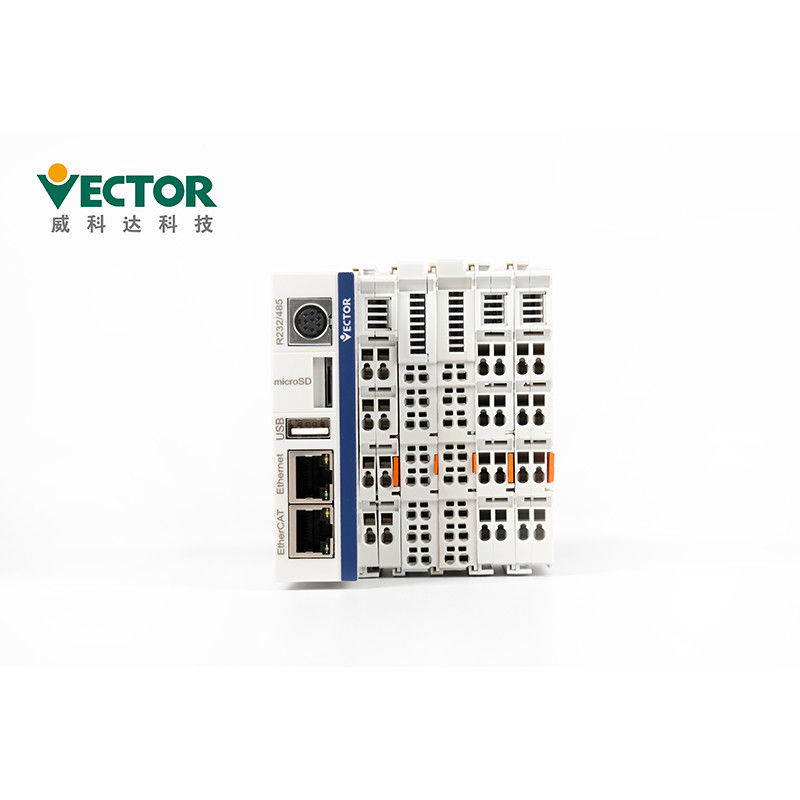

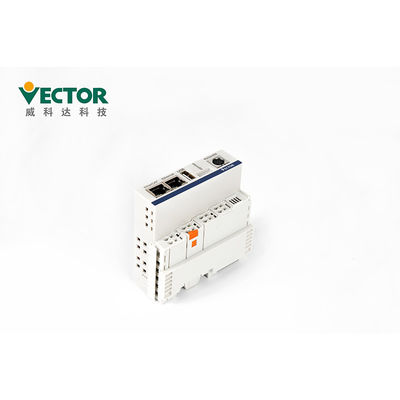

Programowalny kontroler ruchu EtherCAT 0,8 GHz, 16 osi .
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VE-MU-AN-16-CNC |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 144 * 128 * 69 mm, 176 * 164 * 78 mm, 316 * 164 * 78 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 500-1000 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Programowanie też: | CODESYS | Język: | Norma IEC61131-3 |
|---|---|---|---|
| Oś: | 16 osi | Ekspansja: | IO, cyfrowe, analogowe, enkoder, termopara, hybryda |
| Certifictaes: | CE, FCC | Protokoły komunikacyjne: | Magistrala EtherCAT |
| High Light: | 16-osiowy kontroler ruchu EtherCAT Vector,kontroler ruchu EtherCAT 0,8 GHz |
||
opis produktu
Programowalny 16-osiowy kontroler ruchu Codesys 0.8GHZ z funkcją CNC i robotem
Sterownik serii VEC-VE (zwany dalej sterownikiem VE) to programowalny sterownik logiczny
zaprojektowany z modułową strukturą, aby zapewnić użytkownikom inteligentne rozwiązania automatyki. Sterownik VE
przyjmuje system języka programowania IEC61131-3 i obsługuje programowanie w standardzie PLCopen 6;
Języki.System wykorzystuje układ szafy, a każda szafa obsługuje lokalne moduły rozszerzeń i zdalne
rozbudowa szafy przez magistralę EtherCAT.lokalne moduły rozszerzeń sterownika VE umożliwiają rozbudowę IO
za pośrednictwem protokołów wewnętrznej magistrali i obsługują szeroką gamę modułów funkcjonalnych, takich jak cyfrowe moduły wejść/wyjść,
moduły wejść/wyjść analogowych i moduły temperaturowe.Funkcje sterowania ruchem o wysokiej wydajności mogą być
realizowane za pośrednictwem magistrali EtherCAT;funkcje sterowania przyspieszeniem/zwalnianiem w jednej osi, funkcje przekładni elektronicznej,
funkcje krzywki elektronicznej, funkcje CNC i funkcje robota itp.;funkcje komunikacyjne takie jak RS485,
Obsługiwane są również Ethernet i USB, aby spełnić różnorodne wymagania użytkowników.
Cechy produktów
| Produkty | Kontroler ruchu z funkcją CNC i robotem |
| Marka | Wektor |
| Model nr. | VEC-VE-MU-AN-16-CNC |
| Oś | 16 osi |
| Narzędzie do programowania | CODESYS |
| Język programowania |
Obsługuje języki programowania IEC61131-3: FBD, LD, IL, ST, SFC i CFC |
| RGłówna częstotliwość | 0,8GHZ |
| Jednostki rozszerzające | Cyfrowy, analogowy, enkoder, termopara, hybrydowy |
| Protokoły komunikacyjne | EtherCAT |
Oprogramowanie CODESYS:
Oprogramowanie CODESYS to standardowe oprogramowanie do tworzenia i stosowania VE
produkty z programowalnymi kontrolerami ruchu.Platforma oprogramowania CODESYS zapewnia VE
sterowniki z pełną konfiguracją, programowaniem, debugowaniem, monitoringiem
środowiska, elastyczne i wolne do obsługi potężnego języka IEC.
Oprogramowanie codeSYS umożliwia zarządzanie inżynierią i sprzętem,
udostępnianie następujących konfiguracji dla produktów kontrolera VE:
1. Konfiguracja procesora;
2. Konfiguracja modułu we/wy;
3. magistrala EtherCAT;
4. Szyna ModbusRTU/ModbusTCP;
5. Standardowe programowanie (zgodne z IEC61131-3).
6. Obsługuje wszystkie sześć języków programowania: tekst strukturalny (ST), wykres bloków funkcyjnych
(FBD), Lista instrukcji (IL), Keystone (LD), sekwencyjna mapa funkcji (SFC) oraz
IEC61131-3 Rozszerzony język programowania ciągłej mapy funkcji (CFC)
7. Elastyczne i kompleksowe biblioteki bloków funkcji i wsparcie zdefiniowane przez użytkownika
biblioteki
8. Funkcja symulacji offline, nie trzeba podłączać sprzętu PLC, uzupełnij
debugowanie symulacji programu
9. Inteligentna funkcja sprawdzania błędów debugowania
10. Kompiluj błędy, szybko lokalizuj błędy programowania i diagnozuj logi!
11. Śledzenie próbki
12. Ustala się wykres szeregów czasowych zmiennej procesowej
Kontroler VE ma następujące zalety funkcjonalne:
1. Wiele funkcji sterowania ruchem
2. Obsługa większej liczby punktów I/O；
3. Większa pojemność programu i obszary przechowywania danych；
4. Szybsze wykonanie instrukcji；
5. obsługa większej liczby magistral EtherCAT, komunikacja Modbus；
6. łatwiejsze w użyciu oprogramowanie dla różnych wymagań aplikacji użytkownika；
7. wsparcie dla trybu edycji online
Modele produktów:
| VEC-VE-MU-AN-08-SMB | Częstotliwość główna 0,4 GHz, 8-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem |
| VEC-VE-MU-AN-16-SMB | Częstotliwość główna 0,8GHZ, 16-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem |
| VEC-VE-MU-AN-32-SMB | Częstotliwość główna 1.2GHZ, 32-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem |
| VEC-VE-MU-AN-64-SMB |
Częstotliwość główna 1,6GHZ, 64-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem |
| VEC-VE-MU-AN-08-CNC | Częstotliwość główna 0,4 GHz, 8-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem, sterowanie CNC i robotem oraz biblioteka algorytmów |
| VEC-VE-MU-AN-16-CNC | Częstotliwość główna 0,8 GHz, 16-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem, sterowanie CNC i robotem oraz biblioteka algorytmów |
| VEC-VE-MU-AN-32-CNC | Częstotliwość główna 1.2GHZ, 32-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem, sterowanie CNC i robotem oraz biblioteka algorytmów |
| VEC-VE-MU-AN-64-CNC | Częstotliwość główna 1,6 GHz, 64-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem, sterowanie CNC i robotem oraz biblioteka algorytmów |
Jednostki rozszerzające
Łącznik magistrali EtherCAT, moduł rozszerzeń wejść cyfrowych, wyjścia analogowe
moduł rozszerzający, moduł rozszerzający termopary, enkoder (z funkcją sondy,
może wysyłać impuls różnicowy fazy AB) moduł rozszerzający, hybrydowy moduł rozszerzający.
Lokalne we/wy:
Moduły rozszerzeń we/wy:
Pakowanie i wysyłka
| Szczegóły pakowania kontrolera ruchu | |||||
| Produkty | Ruch VA | Rozszerzenie VA | Ruch VE | Rozszerzenie VE(32) | Rozszerzenie VE(76) |
| Ctn.Rozmiar | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Czas dostawy
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
Certyfikaty:
Otrzymaliśmy certyfikaty CE i FCC dla kontrolera ruchu serii VE.
