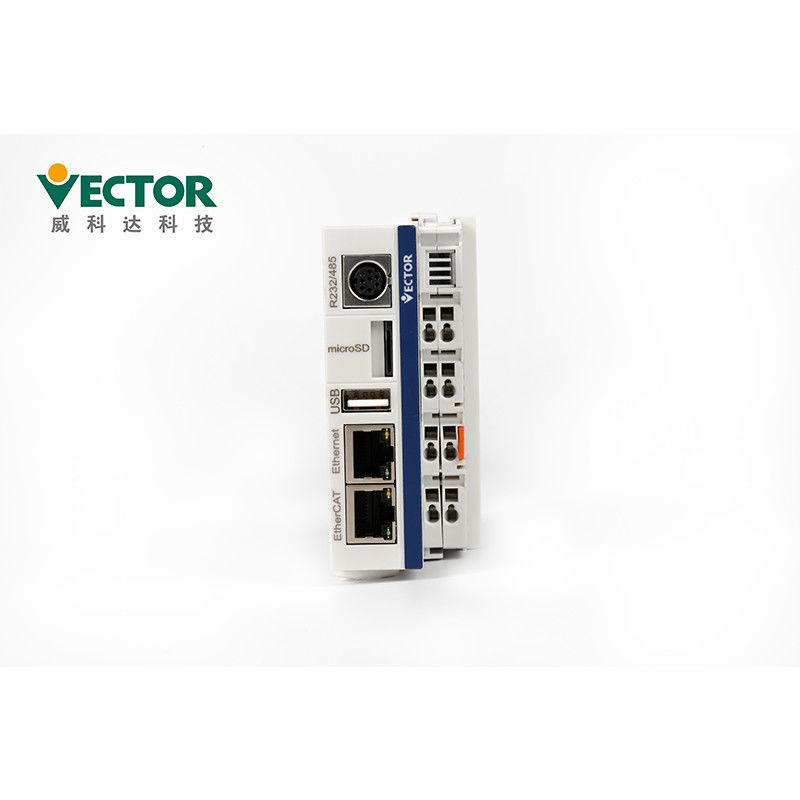

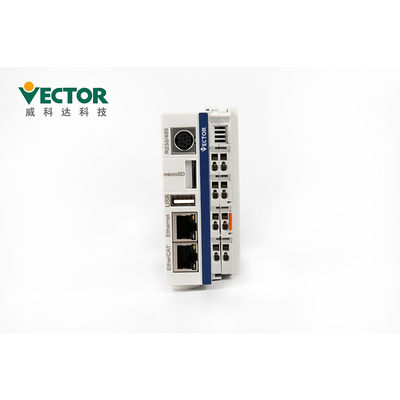

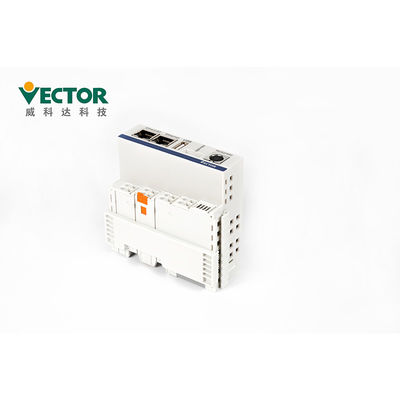

Programowalny sterownik silnika krokowego 1,2 GHz RS485/232 z 32 osiami
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VE-MU-AN-32-SMB |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 144 * 128 * 69 mm, 176 * 164 * 78 mm, 316 * 164 * 78 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 500-1000 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Programowanie też: | CODESYS | Język: | Norma IEC61131-3 |
|---|---|---|---|
| Oś: | 32 Axis | Ekspansja: | IO, cyfrowe, analogowe, enkoder, termopara, hybryda |
| Certifictaes: | CE, FCC | Protokoły komunikacyjne: | Magistrala EtherCAT |
| częstotliwość: | 1,2 GHz | Funkcje komunikacyjne: | RS485, Ethernet i USB |
| High Light: | Programowalny sterownik silnika krokowego 1.2GHZ,programowalny sterownik silnika krokowego RS485/232,sterowanie serwosilnikiem PLC 1.2GHZ |
||
opis produktu
Kontroler ruchu 1,2 GHz RS485/232 z 32-osiowymi i 16 modułami rozszerzeń we/wy
Sterownik ruchu VE wykorzystuje platformę programistyczną CODESYS, która w pełni obsługuje PLCopen
specyfikacja i umożliwia użytkownikowi odwoływanie się do wielu standardowych bibliotek funkcji;język wysokiego poziomu
metoda programowania ułatwia producentom i użytkownikom sterowników PLC tworzenie własnych, zastrzeżonych
bloki funkcyjne i biblioteki instrukcji oraz wypożyczanie podobnych programów sterujących w celu tworzenia specyficznych dla branży
„pakietów procesowych”, które mogą znacząco poprawić efektywność programowania użytkownika.
Cechy produktów
| Produkty | Kontroler ruchu 1.2GHZ RS485/232 |
| Marka | Wektor |
| Model nr. | VEC-VE-MU-AN-32-SMB |
| Oś | 32 Oś |
| Narzędzie do programowania | CODESYS |
| Język programowania |
Obsługuje języki programowania IEC61131-3: FBD, LD, IL, ST, SFC i CFC |
| RGłówna częstotliwość | 1,2GHz |
| Jednostki rozszerzające | Cyfrowy, analogowy, enkoder, termopara, hybrydowy |
| Protokoły komunikacyjne | Autobus EtherCAT |
Składnia specyfikacji IEC 61131-3 przedstawia zestaw mechanizmów do implementacji programowalnego
kontrolery na różnych platformach docelowych.Dzięki modułowemu planowaniu i konstrukcji specyfikacja dzieli
akcje kontrolne na dwie części: operacje logiczne i akcje sprzętowe.Część logiczna ujednolica składnię
zdefiniowany w IEC 61131-3 we wspólnym formacie opisu i implementuje go, podczas gdy działania sprzętowe są
zaprojektowany z zastrzeżoną biblioteką oprogramowania układowego dla każdego sprzętu, dzięki czemu logika sterowania może korzystać ze sprzętu
zasobów na każdej platformie docelowej.Ta konstrukcja pozwala różnym chipom kontrolnym na wykonywanie czynności kontrolnych
zaprojektowany w składni IEC 61131-3, a projektanci muszą tylko nauczyć się używać składni IEC 61131-3
obsługiwane układy sterujące do projektowania sterowników programowalnych.Norma IEC 61131-3 definiuje sześć
standardowe języki programowania:
(Lista instrukcji, IL)
(Schemat drabinkowy,LD)
(Schemat Bloku Funkcji, FBD)
(język tekstu strukturalnego, STL)
(Wykres funkcji sekwencyjnej, SFC)
(Ciągły wykres funkcji, CFC)
Poniżej przedstawiono schemat integracji architektury kontrolera VE:
Oprogramowanie CODESYS:
Oprogramowanie CODESYS to standardowe oprogramowanie do tworzenia i stosowania VE
produkty z programowalnymi kontrolerami ruchu.Platforma oprogramowania CODESYS zapewnia VE
sterowniki z pełną konfiguracją, programowaniem, debugowaniem, monitoringiem
środowiska, elastyczne i wolne do obsługi potężnego języka IEC.
Oprogramowanie codeSYS umożliwia zarządzanie inżynierią i sprzętem,
udostępnianie następujących konfiguracji dla produktów kontrolera VE:
konfiguracja procesora;
konfiguracja modułu we/wy;
magistrala EtherCAT;
Szyna ModbusRTU/ModbusTCP;
Znormalizowane programowanie (zgodne z IEC61131-3).
Obsługuje wszystkie sześć języków programowania: tekst strukturalny (ST), schemat bloków funkcyjnych
(FBD), Lista instrukcji (IL), Keystone (LD), sekwencyjna mapa funkcji (SFC) oraz
IEC61131-3 Rozszerzony język programowania ciągłej mapy funkcji (CFC)
Elastyczne i wszechstronne biblioteki bloków funkcji i wsparcie zdefiniowane przez użytkownika
biblioteki
Funkcja symulacji offline, nie trzeba podłączać sprzętu PLC, uzupełnij
debugowanie symulacji programu
Inteligentna funkcja sprawdzania błędów debugowania
Kompiluj błędy, szybko lokalizuj błędy programowania i diagnozuj logi
Przykładowe śledzenie
Ustala się wykres szeregów czasowych zmiennej procesowej
Modele produktów:
| VEC-VE-MU-AN-08-SMB | Częstotliwość główna 0,4 GHz, 8-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem |
| VEC-VE-MU-AN-16-SMB | Częstotliwość główna 0,8GHZ, 16-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem |
| VEC-VE-MU-AN-32-SMB | Częstotliwość główna 1.2GHZ, 32-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem |
| VEC-VE-MU-AN-64-SMB |
Częstotliwość główna 1,6GHZ, 64-osiowa kontrola pracy, zgodna ze standardem 61131-3, biblioteka sterowania ruchem |
Jednostki rozszerzające
Łącznik magistrali EtherCAT, moduł rozszerzeń wejść cyfrowych, wyjścia analogowe
moduł rozszerzający, moduł rozszerzający termopary, enkoder (z funkcją sondy,
może wysyłać impuls różnicowy fazy AB) moduł rozszerzający, hybrydowy moduł rozszerzający.
Moduły rozszerzeń we/wy:
16-punktowe wejście DI, 16-punktowe wyjście DO (rozszerzalna liczba 2-kierunkowych enkoderów)
wejście i wyjście mogą być NPN lub PNP
Pakowanie i wysyłka
| Szczegóły pakowania kontrolera ruchu | |||||
| Produkty | Ruch VA | Rozszerzenie VA | Ruch VE | Rozszerzenie VE(32) | Rozszerzenie VE(76) |
| Ctn.Rozmiar | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Czas dostawy
| Ilość | 1-5 zestawów | 50-100 zestawów | 200-500 zestawów |
| Czas dostawy | W ciągu 3 dni | 5-10 dni | 15-25 dni |
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
Certyfikaty:
Otrzymaliśmy certyfikaty CE i FCC dla kontrolera ruchu serii VE.
