Sterownik silnika krokowego z zamkniętą pętlą CNC 30KW CanOpen Bus Type

opis produktu

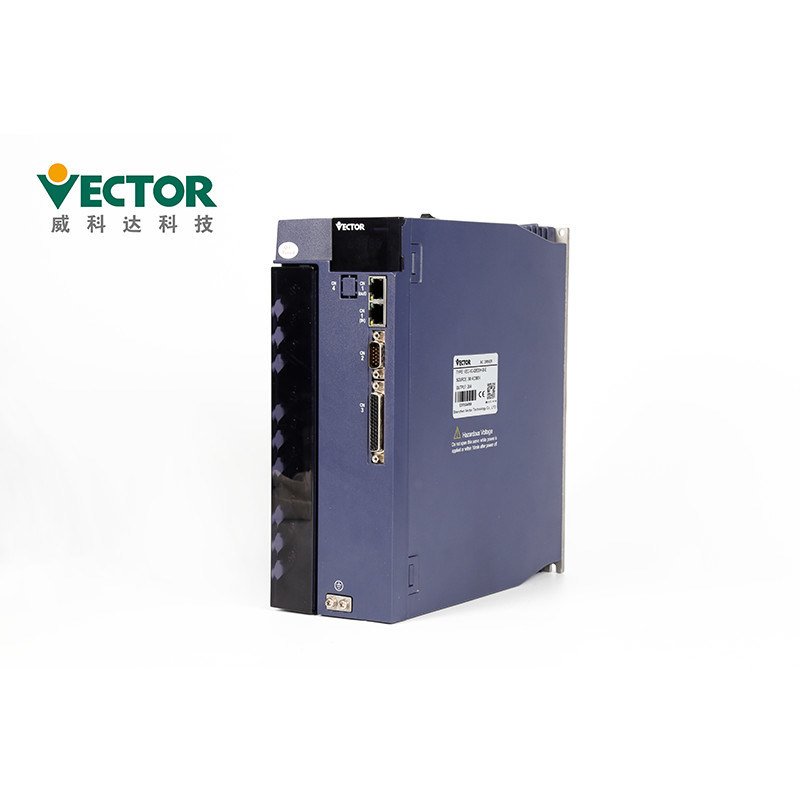

30KW CanOpen Bus Servo Stepper Drive z zamkniętą pętlą do CNC / drukarek

Serwonapęd krokowy z zamkniętą pętlą
Moc 30KW
Trójfazowy 380V
Modbus / CanOpen / EtherCAT
Lokalizacja/prędkość/tryb kontroli momentu obrotowego
23-bitowy enkoder absolutny;

Opis produktów


Środki ostrożności podczas instalacji

● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i

rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.

● Proszę zainstalować w określonym kierunku, aby uniknąć awarii.

● Podczas instalacji upewnij się, że serwonapęd znajduje się w określonej odległości od wnętrza

powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.


● Podczas instalacji nie należy blokować portów ssawnych i wylotowych oraz nie dopuszczać do obiektów obcych

do wnętrza produktu, w przeciwnym razie może to spowodować awarię lub pożar z powodu starzenia się elementów wewnętrznych.
● Nie umieszczaj ciężkich przedmiotów na lub pod tym produktem, ponieważ może to spowodować obrażenia.
● Zainstaluj w następującym środowisku:
1. miejsca bez bezpośredniego światła słonecznego;
2.Miejsca, w których temperatura otoczenia mieści się w zakresie od 0°C do 55°C;
3. Wilgotność względna w zakresie od 0% do 95% i bez kondensacji;
4. Miejsca wolne od kropelek wody, oparów, kurzu i oleistego pyłu;
5. Miejsca, w których nie ma urządzenia o wysokiej temperaturze;
6. Miejsca nie powodujące korozji, łatwopalne gazy i ciecze;
7. Nie jest łatwo rozpryskiwać wodę, olej i lekarstwa;
8.miejsca nienarażone na promieniowanie radioaktywne;
9. Silne i wolne od wibracji miejsca;
10.Miejsca, w których nie ma zakłóceń elektromagnetycznych.


Panel zawiera 8 przycisków i 5 cyfrowych lamp.Można używać tylko 5 z 8 przycisków, a

pozostałe 3 przyciski zarezerwowane.Ogólne funkcje pięciu przycisków przedstawiono w poniższej tabeli.

Środki ostrożności dotyczące okablowania

● Nie zaleca się używania jednofazowego zasilania 220V do zasilania głównego,

co może spowodować uszkodzenie kondensatora elektrolitycznego z powodu braku fazy.

● Nie zmieniaj okablowania podczas włączania, w przeciwnym razie może to spowodować porażenie elektryczne

wstrząs lub obrażenia.

● Proszę wykonać okablowanie lub kontrolę przez profesjonalnych techników, w przeciwnym razie

może spowodować porażenie prądem lub awarię produktu.

● Proszę dokładnie sprawdzić okablowanie i zasilanie.Obwód wyjściowy może być zwarty z powodu

błędy okablowania lub zastosowanie różnych napięć.Hamulec nie działa, gdy wystąpi powyższa usterka,

co może spowodować uszkodzenia mechaniczne lub obrażenia ciała.

● Nie podłączaj wejściowego kabla zasilającego do zacisków U, V i W

napęd.W przeciwnym razie serwonapęd zostanie uszkodzony.

● Podczas okablowania nie należy przeprowadzać kabla zasilającego i sygnałowego przez tę samą rurę i nie wiązać

oni razem.Odległość między nimi powinna wynosić więcej niż 30 cm, aby uniknąć zakłóceń.

● Zacisk uziemienia sterownika musi być uziemiony, aby uniknąć przecieków i zmniejszyć zakłócenia systemu,

a średnica przewodu uziemiającego powinna być taka sama jak lub powyżej linii zasilającej.

● Podłączając zasilanie AC i DC do jednostki serwo, podłącz do określonego

terminal.Niezastosowanie się do tego może spowodować awarię lub pożar.

● W przypadku długości okablowania, linia wejściowa polecenia wynosi do 3m, a enkoder

linia do 20m.

● Użyj skrętki ekranowanej jako kabla sygnałowego i kabla enkodera oraz

uziemić ekran jednym końcem.

● Zaciski U, V, W sterownika oraz zaciski U, V i W silnika powinny być połączone jeden po drugim

według nazwy.Jeśli jest źle podłączony, silnik nie może działać normalnie.

● Wspólne produkty szyny DC wymagają rezystorów czułych na ciśnienie i okablowania

jest bezpieczny.

● Sprawdź zasilanie po wyłączeniu zasilania przez co najmniej 5 minut.Nawet jeśli zasilanie jest wyłączone, wysokie napięcie

może pozostać wewnątrz serwonapędu.Dlatego nie dotykaj zacisku zasilania w ciągu 5 minut po wyłączeniu zasilania

wyłączony, w przeciwnym razie może spowodować porażenie prądem.

● Nie należy często włączać/wyłączać zasilania.Kiedy trzeba

Ciągle włączaj/wyłączaj zasilanie, kontroluj je raz lub mniej w ciągu 1 minuty.Ponieważ sekcja zasilania

serwonapędu posiada kondensator, podczas załączania/wyłączania płynie duży prąd ładowania (czas ładowania 0,2 sekundy)

zasilacz.Dlatego też, jeśli zasilanie jest często włączane/wyłączane, wydajność głównych elementów obwodu

wewnątrz serwonapędu ulegnie degradacji.

● Nie podłączaj zasilania, gdy śruby bloku zacisków są poluzowane lub kabel jest

luźny.W przeciwnym razie może to spowodować pożar.

● Podejmij odpowiednie środki ochronne w następujących lokalizacjach, w przeciwnym razie

maszyna może być uszkodzona:

1. Miejsca, które powodują zakłócenia z powodu elektryczności statycznej;

2. Miejsce wytwarzające silne pole elektryczne lub silne pole magnetyczne;

3. Miejsca, w których może występować promieniowanie radiacyjne;

4. Miejsce z przewodem zasilającym w pobliżu.

Konserwacja i kontrola Środki ostrożności

● nie zmieniaj okablowania przy włączonym zasilaniu, w przeciwnym razie może to spowodować porażenie prądem lub obrażenia.

● proszę wykonać okablowanie lub inspekcję przez profesjonalnych techników, w przeciwnym razie

może spowodować porażenie prądem lub awarię produktu.

● sprawdź zasilanie po wyłączeniu zasilania przez co najmniej 5 minut.Nawet jeśli zasilanie jest wyłączone,

wewnątrz serwonapędu może pozostać wysokie napięcie.Dlatego nie dotykaj zacisku zasilania w obrębie

5 minut po wyłączeniu zasilania, w przeciwnym razie może to spowodować porażenie prądem.

● podczas wymiany serwonapędu należy wykonać kopię zapasową parametrów użytkownika serwonapędu, które mają zostać wymienione wcześniej

wymianę i przenieść kopię zapasową na nowy serwonapęd, a następnie ponownie uruchomić operację,

w przeciwnym razie maszyna może ulec uszkodzeniu.

Akcesoria:

	Nazwa akcesorium	Obraz
Części zamienne Satandard	Zacisk zasilania		Dostosuj się do napędu struktury E1, E2
	Wtyczka enkodera Cn3		Wtyczka enkodera po stronie kierowcy
	Wtyczka zacisku sterującego Cn4		Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika
	Linia połączeniowa enkodera		Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze;
	Linia napięcia		Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze;
	Linia monitorowania napędu		Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego
Zakup części zamiennych	Kabel adaptera USB na RS232		W razie potrzeby zakup własny
	Linia komunikacyjna Ethernet		W razie potrzeby zakup własny

Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.

Kontrola jakości:
Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką

Czas dostawy i sposób wysyłki

1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
