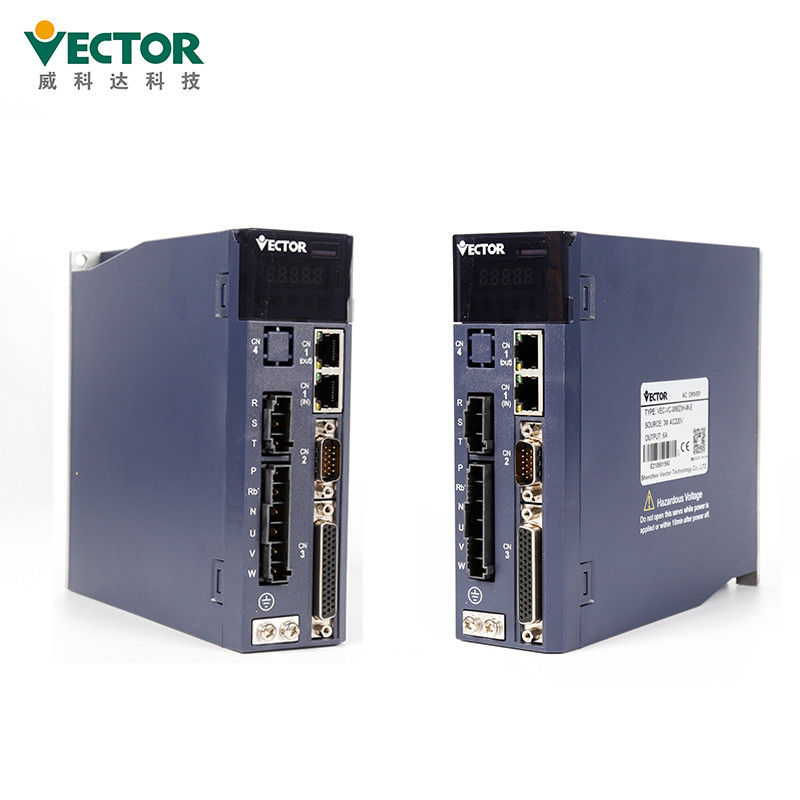

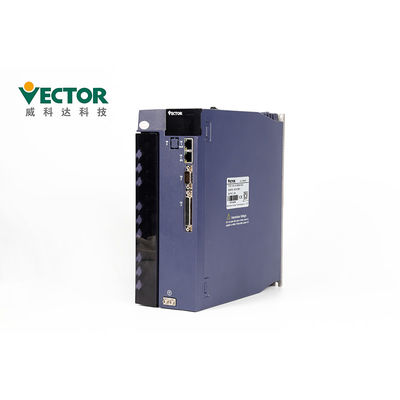

5,5 kW 380 V serwonapęd CNC z trybem sterowania momentem obrotowym prędkości lokalizacji
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | Vector |
Orzecznictwo: | CE |
Numer modelu: | VEC-VC-01233H-ME |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | To Be Discussed |
Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
Czas dostawy: | 3-5 dni roboczych |
Zasady płatności: | T / T, Western Union, L / C |
Możliwość Supply: | 500 zestawów / miesiąc |
Szczegóły informacji |
|||
Napięcie: | 380 V. | moc: | 5,5 kW |
---|---|---|---|
Faza: | 3-fazowy | Protokoły komunikacyjne: | CanOpen / Ethercat / Modbus |
Enkoder: | 17/23/24 bitowy enkoder absolutny; | Prąd znamionowy: | 12A |
Wejście wyjście: | Impulsowe / analogowe | Tryb sterowania: | Moment obrotowy / lokalizacja / prędkość |
Podanie: | Obrabiarki CNC | Nazwa produktu: | Napędy serwo do obrabiarek CNC |
High Light: | Serwonapęd CNC 380V,serwonapęd CNC 5,5kw |
opis produktu
5,5kw 380V łatwe w obsłudze serwonapędy serwomotorów do obrabiarek CNC
Serwonapędy do obrabiarek CNC
Moc prądu przemiennego 5,5 kW
Trójfazowy 380V
Modbus / CanOpen / EtherCAT
Lokalizacja/prędkość/tryb kontroli momentu obrotowego
Enkoder absolutny 17/23/24bit;
Opis produktów
Nazwa produktu | Szybki serwosilnik 2.2Kw 220V AC |
Marka | Wektor |
Model nr. | VEC-VC-01233H-ME |
Moc | 5,5 kW |
Wejście wyjście | Impulsowe / Analogowe |
Napięcie | 380V |
Faza | Trójfazowy |
Prąd znamionowy | 12A |
Protokoły komunikacyjne | Modbus / CanOpen / EtherCAT |
Koder | Enkoder absolutny 17/23/24bit; |
Napięcie | Tryb sterowania | Prostowanie jednofazowe / trójfazowe z pełną kontrolą Modulacja SVPWM |
Koder | Opinia o koderze | 2500 impulsów przyrostowych + enkoder Halla; 2500 impulsów przyrostowych; 17-bitowy enkoder absolutny Tamagawa; 23-bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon; |
Wejście polecenia impulsowego | Typ impulsu | Wejście różnicowe, otwarty kolektor |
Zakres częstotliwości | Wejście różnicowe: 0-500 kHz, szerokość impulsu większa niż 1us Otwarty kolektor: 0-300 kHz, szerokość impulsu większa niż 2,5 us |
|
Tryb impulsowy | impuls + kierunek;plusy AB;CW+CCW; | |
Wejście analogowe | Zakres napięcia | -10V do 10V |
Impedancja wejściowa | 10kΩ | |
Maksymalna częstotliwość | 1,5kHz | |
Typ interfejsu DI/DO | NPN/PNP | |
Komunikacja | Modbus/CANopen/EtherCAT |
Tryb pozycji | Metoda wprowadzania poleceń | Polecenie impulsowe Stanowisko planowania wewnętrznego Planuj według pozycji docelowej, prędkości, przyspieszenia i zwalniania czas Trapezoidalna krzywa prędkości Krzywa prędkości sześciennej Tryb poleceń absolutnych/względnych |
Tryb wygładzania instrukcji | Filtrowanie dolnoprzepustowe / filtrowanie medianowe | |
Przełożenie elektroniczne | N/M; (M=1~2147483647,N=1~2147483647) | |
Limit momentu obrotowego | Wewnętrzny limit momentu obrotowego / analogowy limit momentu obrotowego | |
Odszkodowanie z wyprzedzeniem | Prędkość sprzężenia do przodu / Moment sprzężenia do przodu | |
Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
Tryb kontroli prędkości | Typ wprowadzania poleceń | Częstotliwość impulsów / Prędkość analogowa / Planowanie wewnętrzne |
Zakres kontroli prędkości | 1~maksymalna prędkość | |
Pasmo | 1kHz | |
Limit momentu obrotowego | Wewnętrzny limit momentu obrotowego / analogowy limit momentu obrotowego | |
Tryb wygładzania instrukcji | Filtrowanie dolnoprzepustowe / filtrowanie medianowe | |
Odszkodowanie z wyprzedzeniem | Podawanie momentu obrotowego do przodu | |
Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
Tryb kontroli momentu obrotowego | Typ wprowadzania poleceń | Wewnętrzna wartość odniesienia momentu obrotowego / moment obrotowy sterowania analogowego . |
Kompensacja momentu obrotowego | Stała kompensacja momentu obrotowego / Analogowa kompensacja momentu obrotowego / Automatyczna kompensacja momentu obrotowego; |
|
Ograniczenie prędkości | Wewnętrzny limit prędkości / analogowy limit prędkości |
Środki ostrożności podczas instalacji
● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i
rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.
● Proszę zainstalować w określonym kierunku, aby uniknąć wadliwego działania.
● Podczas instalacji upewnij się, że serwonapęd znajduje się w określonej odległości od wnętrza
powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.
● Podczas instalacji nie blokuj portów ssawnych i wylotowych i nie dopuszczaj do środka ciał obcych
przedostanie się produktu, w przeciwnym razie może to spowodować awarię lub pożar z powodu starzenia się elementów wewnętrznych.
● Nie umieszczaj ciężkich przedmiotów na lub pod tym produktem, ponieważ może to spowodować obrażenia.
● Zainstaluj w następującym środowisku:
1. miejsca bez bezpośredniego światła słonecznego;
2.Miejsca, w których temperatura otoczenia mieści się w zakresie od 0°C do 55°C;
3. Wilgotność względna w zakresie od 0% do 95% i bez kondensacji;
4. Miejsca wolne od kropelek wody, oparów, kurzu i oleistego pyłu;
5. Miejsca, w których nie ma urządzenia o wysokiej temperaturze;
6. Miejsca nie powodujące korozji, łatwopalne gazy i ciecze;
7. Nie jest łatwo rozpryskiwać wodę, olej i lekarstwa;
8.miejsca nienarażone na promieniowanie radioaktywne;
9. Silne i wolne od wibracji miejsca;
10.Miejsca, w których nie ma zakłóceń elektromagnetycznych.
Instalacja Środowisko Wymagania |
Ciśnienie atmosferyczne | 86~106kPa |
Wilgotność otoczenia | 0~55℃ | |
Temperatura otoczenia | 0~90% wilgotności względnej | |
Klasa IP | IP20 | |
Wibracja | 0~4,9m/s^2 |
Nazwa klucza | Klawisz funkcyjny |
PAR/ALM | przełącznik trybu, powrót do poprzedniego menu |
▲(dodaj) | Zwiększ migającą wartość bitową cyfrowego w kształcie tuby LED; |
▼(grudzień) | Zmniejsz migającą wartość cyfrową cyfrowego w kształcie tuby LED! |
ZATRZYMAJ/RST | Przesuwa migającą rurkę LED w lewo;sprawdza wysoką wartość danych dłuższe niż 5 bitów;Resetowanie błędu; wykonanie funkcji Fn |
RD/WT | odczyt/zapis wartości parametrów;wprowadź stronę fn |
Środki ostrożności podczas obsługi
● w trybie testowym, aby zapobiec wypadkom, przetestuj serwomotor bez obciążenia
(nie jest połączony z wałem napędowym), w przeciwnym razie może spowodować obrażenia.
● rozpoczynając pracę na maszynie pomocniczej, ustaw parametry użytkownika, które pasują do maszyny
z góry.Rozpoczęcie pracy bez ustawienia parametrów może spowodować utratę mechaniczną lub awarię.
● aby uniknąć wypadków, zainstaluj wyłącznik krańcowy lub odbojnik na końcu ruchomej części maszyny,
w przeciwnym razie spowoduje uszkodzenia mechaniczne lub obrażenia.
● nie dokonuj ekstremalnych zmian w ustawieniach parametrów, gdyż może to spowodować niestabilną pracę,
uszkodzenia mechaniczne lub obrażenia.
●gdy zasilanie jest włączone lub zasilanie jest odcięte, radiator serwonapędu, zewnętrzny
rezystor hamowania, silnik itp. mogą znajdować się w stanie wysokiej temperatury.Nie dotykaj go, w przeciwnym razie może spowodować oparzenia.
● podczas korzystania z serwomotoru na osi pionowej, należy ustawić urządzenie zabezpieczające, aby zapobiec wpadnięciu obrabianego przedmiotu pod
alarm, przekroczenie skoku itp. Dodatkowo należy wykonać ustawienie zatrzymania serwomechanizmu w przypadku przekroczenia skoku,
w przeciwnym razie obrabiany przedmiot może spaść w stanie przemieszczenia.
● nie wchodzić w zakres działania maszyny podczas pracy, w przeciwnym razie może to spowodować obrażenia.
● nie dotykaj serwomotoru ani ruchomej części maszyny podczas
operacji, w przeciwnym razie spowoduje obrażenia.
● należy skonfigurować system bezpieczeństwa, aby zapewnić bezpieczeństwo nawet w przypadku przerwania linii sygnałowej.Na przykład,
gdy sygnały przełącznika dodatniego skoku (P-OT) i ujemnego przełącznika skoku (N-OT) są odłączone;
w ustawieniach fabrycznych działają bezpiecznie.
● pamiętaj o ustawieniu stanu serwomechanizmu na OFF podczas wyłączania zasilania.
● nie należy często włączać/wyłączać zasilania.Po rozpoczęciu rzeczywistej pracy, interwał włączania/wyłączania zasilania powinien
trwać dłużej niż 1 godzinę, w przeciwnym razie elementy wewnątrz serwomechanizmu ulegną przedwczesnemu starzeniu.
●w przypadku wystąpienia alarmu zresetuj alarm po usunięciu przyczyny i upewnij się, że:
bezpieczeństwa i ponownie uruchom operację, w przeciwnym razie może to spowodować obrażenia.
● nie używaj hamulca silnika z hamulcem do normalnego hamowania, ponieważ może to spowodować awarię.
Akcesoria:
Nazwa akcesorium | Wizerunek | ||
Części zamienne Satandard | Zacisk zasilania | ![]() |
Dostosuj się do napędu struktury E1, E2 |
Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
Kontrola jakości:
Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką
Czas dostawy i sposób wysyłki
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
Szczegóły pakowania Servo Drive | |||
Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) |
Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 |
Uszczelka:
Szczegóły pakowania Servo Drive | |||||
Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
