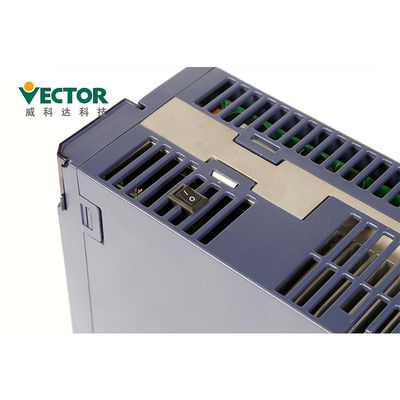

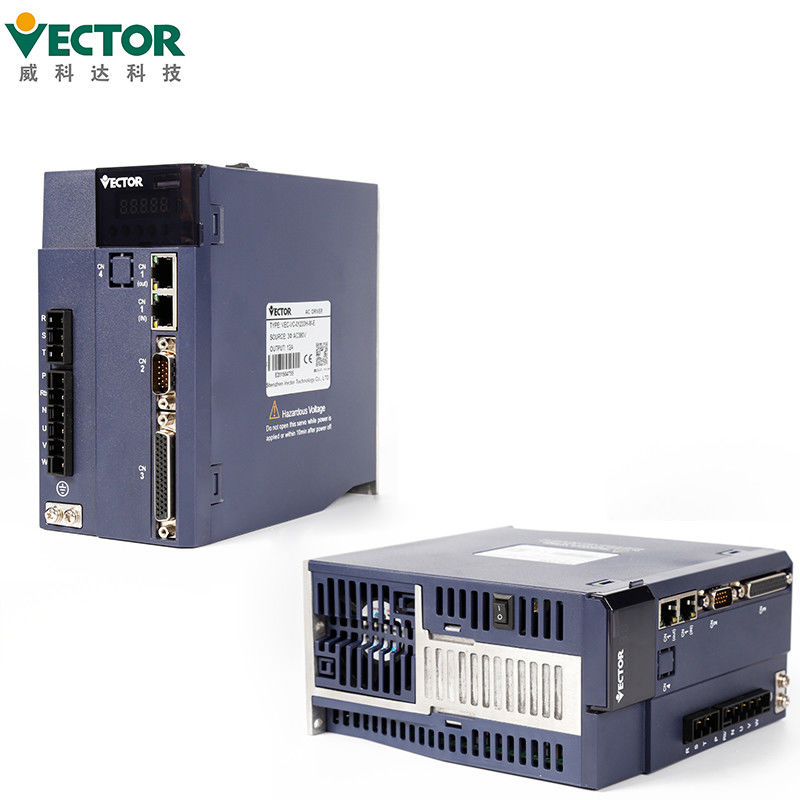

Wektorowy serwonapęd 22KW CNC do maszyny do obróbki drewna CNC
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-04533H-M-EA |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 380 V. | Moc: | 22kw |
|---|---|---|---|
| Faza: | 3-fazowy | Protokoły komunikacyjne: | CanOpen / Ethercat / Modbus |
| Enkoder: | 2500 impulsów przyrostowych + enkoder Halla; | Prąd znamionowy: | 45A |
| Wejście wyjście: | Impulsowe / analogowe | Tryb sterowania: | Moment obrotowy / lokalizacja / prędkość |
| Podanie: | Maszyna do obróbki drewna CNC | Nazwa produktu: | Napęd serwo do maszyny do obróbki drewna CNC |
| High Light: | Wektorowy serwonapęd 22KW CNC,22KW serwonapęd CNC,wektorowy napęd maszyny CNC 22KW |
||
opis produktu
Silniki elektryczne, silnik AC Servo, serwonapęd do maszyny do obróbki drewna CNC
Serwonapęd do maszyny do obróbki drewna CNC
Moc prądu przemiennego 22KW
Trójfazowy 380V
Modbus / CanOpen / EtherCAT
Lokalizacja/prędkość/tryb kontroli momentu obrotowego
2500 impulsów przyrostowych + enkoder Halla;
Opis produktów
| Nazwa produktu | Szybki serwosilnik 2.2Kw 220V AC |
| Marka | Wektor |
| Model nr. | VEC-VC-04533H-M-EA |
| Moc | 22KW |
| Wejście wyjście | Impulsowe / Analogowe |
| Napięcie | 380V |
| Faza | Trójfazowy |
| Prąd znamionowy | 45A |
| Protokoły komunikacyjne | Modbus / CanOpen / EtherCAT |
| Koder | 2500 impulsów przyrostowych + enkoder Halla; |
| Napięcie | Tryb sterowania | Prostowanie jednofazowe / trójfazowe z pełną kontrolą Modulacja SVPWM |
| Koder | Opinia o koderze | 2500 impulsów przyrostowych + enkoder Halla; 2500 impulsów przyrostowych; 17-bitowy enkoder absolutny Tamagawa; 23-bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon; |
| Wejście polecenia impulsowego | Typ impulsu | Wejście różnicowe, otwarty kolektor |
| Zakres częstotliwości | Wejście różnicowe: 0-500 kHz, szerokość impulsu większa niż 1us Otwarty kolektor: 0-300 kHz, szerokość impulsu większa niż 2,5 us |
|
| Tryb impulsowy | impuls + kierunek;plusy AB;CW+CCW; | |
| Wejście analogowe | Zakres napięcia | -10V do 10V |
| Impedancja wejściowa | 10kΩ | |
| Maksymalna częstotliwość | 1,5kHz | |
| Typ interfejsu DI/DO | NPN/PNP | |
| Komunikacja | Modbus/CANopen/EtherCAT | |
Środki ostrożności podczas instalacji
● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i
rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.
● Proszę zainstalować w określonym kierunku, aby uniknąć awarii.
● Podczas instalacji upewnij się, że serwonapęd znajduje się w określonej odległości od wnętrza
powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.
| Instalacja Środowisko Wymagania |
Ciśnienie atmosferyczne | 86~106kPa |
| Wilgotność otoczenia | 0~55℃ | |
| Temperatura otoczenia | 0~90% wilgotności względnej | |
| Klasa IP | IP20 | |
| Wibracja | 0~4,9m/s^2 |
| Nazwa klucza | Klawisz funkcyjny |
| PAR/ALM | przełącznik trybu, powrót do poprzedniego menu |
| ▲(dodaj) | Zwiększ migającą wartość bitową cyfrowego w kształcie tuby LED; |
| ▼(grudzień) | Zmniejsz migającą wartość cyfrową cyfrowego w kształcie tuby LED |
| ZATRZYMAJ/RST | Przesuwa migającą rurkę LED w lewo;sprawdza wysoką wartość danych dłuższe niż 5 bitów;Resetowanie błędu; wykonanie funkcji Fn |
| RD/WT | odczyt/zapis wartości parametrów;wprowadź stronę fn |
Środki ostrożności podczas obsługi
● w trybie testowym, aby zapobiec wypadkom, przetestuj serwomotor bez obciążenia
(nie jest połączony z wałem napędowym), w przeciwnym razie może spowodować obrażenia.
● rozpoczynając pracę na maszynie pomocniczej, ustaw parametry użytkownika, które pasują do maszyny
z góry.Rozpoczęcie pracy bez ustawienia parametrów może spowodować utratę mechaniczną lub awarię.
● aby uniknąć wypadków, zainstaluj wyłącznik krańcowy lub odbojnik na końcu ruchomej części maszyny,
w przeciwnym razie spowoduje uszkodzenia mechaniczne lub obrażenia.
● nie dokonuj ekstremalnych zmian w ustawieniach parametrów, gdyż może to spowodować niestabilną pracę,
uszkodzenia mechaniczne lub obrażenia.
●gdy zasilanie jest włączone lub zasilanie jest odcięte, radiator serwonapędu, zewnętrzny
rezystor hamowania, silnik itp. mogą znajdować się w stanie wysokiej temperatury.Nie dotykaj go, w przeciwnym razie może spowodować oparzenia.
● w przypadku używania serwomotoru na osi pionowej, należy ustawić urządzenie zabezpieczające, aby zapobiec upadkowi obrabianego przedmiotu
alarm, przekroczenie skoku itp. Dodatkowo należy wykonać ustawienie zatrzymania serwomechanizmu w przypadku przekroczenia skoku,
w przeciwnym razie obrabiany przedmiot może spaść w stanie przemieszczenia.
● nie wchodzić w zakres działania maszyny podczas pracy, w przeciwnym razie może to spowodować obrażenia.
● nie dotykaj serwomotoru ani ruchomej części maszyny podczas
operacji, w przeciwnym razie spowoduje obrażenia.
● należy skonfigurować system bezpieczeństwa, aby zapewnić bezpieczeństwo nawet w przypadku przerwania linii sygnałowej.Na przykład,
gdy sygnały przełącznika dodatniego skoku (P-OT) i ujemnego przełącznika skoku (N-OT) są odłączone;
w ustawieniach fabrycznych działają bezpiecznie.
● pamiętaj o ustawieniu stanu serwomechanizmu na OFF podczas wyłączania zasilania.
● nie włączaj/wyłączaj często zasilania.Po rozpoczęciu rzeczywistej pracy interwał włączania/wyłączania zasilania powinien:
trwać dłużej niż 1 godzinę, w przeciwnym razie elementy wewnątrz serwomechanizmu ulegną przedwczesnemu starzeniu.
●w przypadku wystąpienia alarmu zresetuj alarm po usunięciu przyczyny i upewnij się, że:
bezpieczeństwa i ponownie uruchom operację, w przeciwnym razie może to spowodować obrażenia.
● nie używaj hamulca silnika z hamulcem do normalnego hamowania, ponieważ może to spowodować awarię.
Akcesoria:
| Nazwa akcesorium | Obraz | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
Kontrola jakości:
Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką
Czas dostawy i sposób wysyłki
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
| Szczegóły pakowania Servo Drive | |||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 |
Uszczelka:
| Szczegóły pakowania Servo Drive | |||||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
