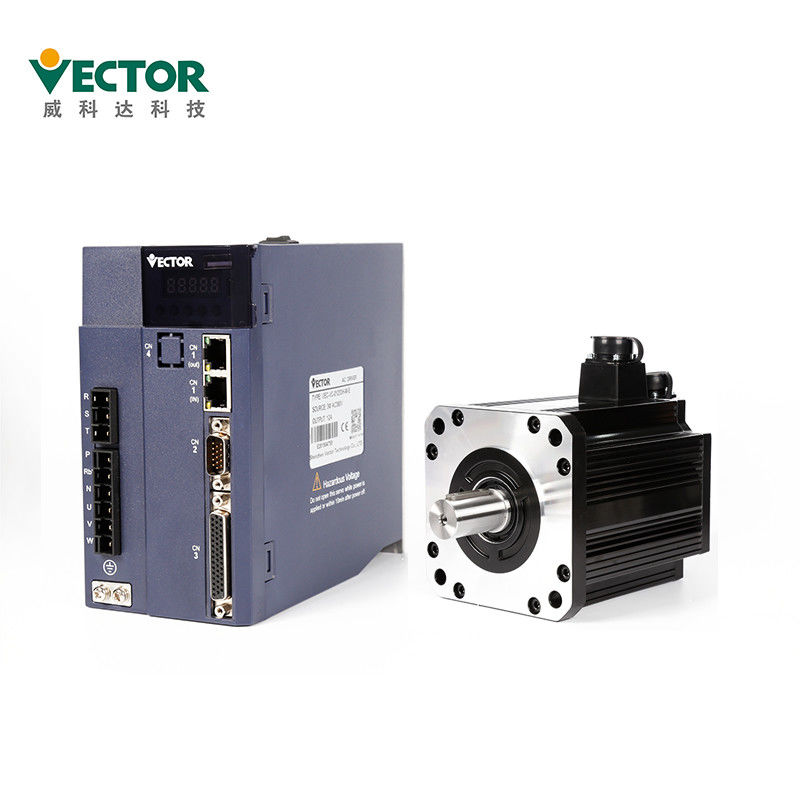

High Speed 2.2Kw CNC Servo Kit Sterownik silnika serwo
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Vector |
| Orzecznictwo: | CE |
| Numer modelu: | VEC-VC-01223H-ME |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | To Be Discussed |
| Szczegóły pakowania: | 280 * 208 * 78 mm, 375 * 290 * 155 mm |
| Czas dostawy: | 3-5 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C |
| Możliwość Supply: | 500 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Napięcie: | 220 V. | moc: | 2,2 kW |
|---|---|---|---|
| Faza: | 3-fazowy | Protokoły komunikacyjne: | CanOpen / Ethercat / Modbus |
| Enkoder: | 2500 impulsów przyrostowych + enkoder Halla; | Prąd znamionowy: | 12A |
| Wejście wyjście: | Impulsowe / analogowe | Tryb sterowania: | Moment obrotowy / lokalizacja / prędkość |
| Podanie: | Sterownik CNC dopasowany do maszyny tekstylnej | Nazwa produktu: | Szybki napęd serwo 2Kw 220V AC |
| Podkreślić: | Zestaw serwo CNC CE 2,2 kW,zestaw serwo CNC 2 |
||
opis produktu
Szybki napęd serwomotoru 2.2Kw 220V AC do dopasowanego sterownika CNC do maszyn włókienniczych

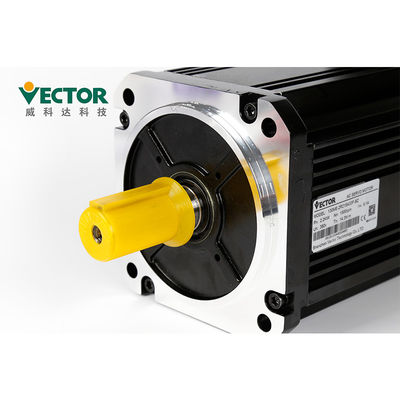

Szybki serwosilnik 2.2Kw 220V AC
Moc prądu przemiennego 2,2 kW
Trójfazowy 220 V
Modbus / CanOpen / EtherCAT
Lokalizacja/prędkość/tryb kontroli momentu obrotowego
2500 impulsów przyrostowych + enkoder Halla;
Opis produktów
| Nazwa produktu | Szybki serwosilnik 2.2Kw 220V AC |
| Marka | Wektor |
| Model nr. | VEC-VC-01223H-ME |
| Moc | 2,2 kW |
| Wejście wyjście | Impulsowe / Analogowe |
| Napięcie | 220V |
| Faza | Trójfazowy |
| Prąd znamionowy | 12A |
| Protokoły komunikacyjne | Modbus / CanOpen / EtherCAT |
| Koder | 2500 impulsów przyrostowych + enkoder Halla; |
| Napięcie | Tryb sterowania | Prostowanie jednofazowe / trójfazowe z pełną kontrolą Modulacja SVPWM |
| Koder | Opinia o koderze | 2500 impulsów przyrostowych + enkoder Halla; 2500 impulsów przyrostowych; 17-bitowy enkoder absolutny Tamagawa; 23-bitowy enkoder absolutny Tamagawa; 24-bitowy enkoder absolutny Nikon; |
| Wejście polecenia impulsowego | Typ impulsu | Wejście różnicowe, otwarty kolektor |
| Zakres częstotliwości | Wejście różnicowe: 0-500 kHz, szerokość impulsu większa niż 1us Otwarty kolektor: 0-300 kHz, szerokość impulsu większa niż 2,5 us |
|
| Tryb impulsowy | impuls + kierunek;plusy AB;CW+CCW; | |
| Wejście analogowe | Zakres napięcia | -10V do 10V |
| Impedancja wejściowa | 10kΩ | |
| Maksymalna częstotliwość | 1,5kHz | |
| Typ interfejsu DI/DO | NPN/PNP | |
| Komunikacja | Modbus/CANopen/EtherCAT | |
| Wejście cyfrowe | Włącz napęd, zresetuj napęd, przełącznik Torque Command A/B, Torque Command Reverse Włącz, przełącznik ograniczenia momentu obrotowego do przodu A/B, przełącznik ograniczenia ujemnego momentu obrotowego A/B, do przodu Przełącznik ograniczenia prędkości A/B, przełącznik ograniczenia prędkości ujemnej A/B, jog do przodu, jog do tyłu, prędkość; włączanie wstecznego polecenia, przełącznik A/B głównego źródła prędkości, włączanie zatrzymania prędkości, kasowanie pozycji liczba, tryb prędkości Zero ustalone, wybór prędkości dla wielu prędkości 0, wybór prędkości dla wielu prędkości 1, wybór prędkości wielu prędkości 2, wybór prędkości wielu prędkości 3, polecenie położenia; zabronione, polecenie położenia do tyłu, polecenie impulsowe zabronione, elektroniczne przełożenie skrzyni biegów przełącznik 1, błąd pozycji Kasowanie, powrót do zera, wyzwalanie pozycji wielosegmentowej, wielosegmentowy wybór pozycji 0, wielosegmentowy wybór pozycji 1, wielosegmentowy wybór pozycji 2, wielosegmentowy wybór pozycji 3, wielosegmentowy kierunek pozycji wybór, wejście przełącznika pochodzenia zerowego, impuls xy i wewnętrzne planowanie pozycji przełączanie, przełącznik trybu sterowania 0, przełącznik trybu sterowania 1, włącz przerwanie o stałej długości wejście, anulowanie przerwania o stałej długości, wywołanie przerwania o stałej długości, pierwszy zestaw drugiego zestawu przełącznik wzmocnienia, reset błędu, dodatni wyłącznik krańcowy w trybie pozycji, odwrotny wyłącznik krańcowy w tryb pozycji, otwarta i zamknięta pętla w trybie pełnej zamkniętej pętli, elektroniczny przełącznik przełożenia; 2, wejście przegrzania silnika, wejście zatrzymania awaryjnego, skasowanie wewnętrznego wyzwalacza, wewnętrzny zestaw wyzwalaczy, zliczanie impulsów wewnętrznego licznika, czyszczenie licznika wewnętrznego, tryb prędkości W GÓRĘ W GÓRĘ sygnał, tryb prędkości tryb GÓRA DÓŁ Sygnał, automatyczna korekcja dryftu zera AI. |
|
| Wyjście cyfrowe | Kierowca włączony, dotarcie do celu, zmniejszenie prędkości, zwiększenie prędkości, prędkość zerowa, przekroczenie prędkości ograniczenie, obrót do przodu, obrót do tyłu, wyjście błędu, ograniczenie prędkości do przodu w trybie momentu obrotowego, tryb momentu W ujemnym ograniczeniu prędkości, w trybie momentu, pozycjonowanie jest zakończone, pozycjonowanie jest zbliżone do wyjścia, powrót do zera jest zakończony, błąd pozycji jest zbyt duże, wyjście jest przerywane przez stałą długość, wyjście limitu oprogramowania jest wyprowadzane, wyjście hamulca jest Polecenie wejściowe jest prawidłowe, często wyłączone, zawsze włączone, wyjście ograniczenia momentu obrotowego, moment obrotowy przybycie, wewnętrzny stan wyzwalania, przybycie wewnętrznego licznika, prędkość jest stała, impuls polecenie pozycji ma wyjście zerowe |
|
Środki ostrożności podczas instalacji
● Zamontuj sterownik na suchej i stabilnej platformie.Utrzymuj dobrą wentylację i
rozpraszanie ciepła podczas instalacji i utrzymanie dobrego uziemienia.
● Proszę zainstalować w określonym kierunku, aby uniknąć awarii.
● Podczas instalacji upewnij się, że serwonapęd znajduje się w określonej odległości od wnętrza
powierzchni szafy i innych urządzeń, w przeciwnym razie może to spowodować pożar lub awarię.
| Instalacja Środowisko Wymagania |
Ciśnienie atmosferyczne | 86~106kPa |
| Wilgotność otoczenia | 0~55℃ | |
| Temperatura otoczenia | 0~90% wilgotności względnej | |
| Klasa IP | IP20 | |
| Wibracja | 0~4,9m/s^2 |
● Podczas instalacji nie należy blokować portów ssawnych i wylotowych oraz nie dopuszczać do obiektów obcych
do wnętrza produktu, w przeciwnym razie może to spowodować awarię lub pożar z powodu starzenia się elementów wewnętrznych.
● Nie umieszczaj ciężkich przedmiotów na lub pod tym produktem, ponieważ może to spowodować obrażenia.
● Zainstaluj w następującym środowisku:
1. miejsca bez bezpośredniego światła słonecznego;
2.Miejsca, w których temperatura otoczenia mieści się w zakresie od 0°C do 55°C;
3. Wilgotność względna w zakresie od 0% do 95% i bez kondensacji;
4. Miejsca wolne od kropelek wody, oparów, kurzu i oleistego pyłu;
5. Miejsca, w których nie ma urządzenia o wysokiej temperaturze;
6. Miejsca nie powodujące korozji, łatwopalne gazy i ciecze;
7. Nie jest łatwo rozpryskiwać wodę, olej i lekarstwa;
8.miejsca nienarażone na promieniowanie radioaktywne;
9. Silne i wolne od wibracji miejsca;
10.Miejsca, w których nie ma zakłóceń elektromagnetycznych.
| Nazwa klucza | Klawisz funkcyjny |
| PAR/ALM | przełącznik trybu, powrót do poprzedniego menu |
| ▲(dodaj) | Zwiększ migającą wartość bitową cyfrowego w kształcie tuby LED; |
| ▼(grudzień) | Zmniejsz migającą wartość cyfrową cyfrowego w kształcie tuby LED |
| ZATRZYMAJ/RST | Przesuwa migającą rurkę LED w lewo;sprawdza wysoką wartość danych dłuższe niż 5 bitów;Resetowanie błędu; wykonanie funkcji Fn |
| RD/WT | odczyt/zapis wartości parametrów;wprowadź stronę fn |
Środki ostrożności podczas obsługi
● w trybie testowym, aby zapobiec wypadkom, przetestuj serwomotor bez obciążenia
(nie jest połączony z wałem napędowym), w przeciwnym razie może spowodować obrażenia.
● rozpoczynając pracę na maszynie pomocniczej, ustaw parametry użytkownika, które pasują do maszyny
z góry.Rozpoczęcie pracy bez ustawienia parametrów może spowodować utratę mechaniczną lub awarię.
● aby uniknąć wypadków, zainstaluj wyłącznik krańcowy lub odbojnik na końcu ruchomej części maszyny,
w przeciwnym razie spowoduje uszkodzenia mechaniczne lub obrażenia.
● nie dokonuj ekstremalnych zmian w ustawieniach parametrów, gdyż może to spowodować niestabilną pracę,
uszkodzenia mechaniczne lub obrażenia.
●gdy zasilanie jest włączone lub zasilanie jest odcięte, radiator serwonapędu, zewnętrzny
rezystor hamowania, silnik itp. mogą znajdować się w stanie wysokiej temperatury.Nie dotykaj go, w przeciwnym razie może spowodować oparzenia.
● w przypadku używania serwomotoru na osi pionowej, należy ustawić urządzenie zabezpieczające, aby zapobiec spadnięciu obrabianego przedmiotu pod
alarm, przekroczenie skoku itp. Dodatkowo należy wykonać ustawienie zatrzymania serwomechanizmu w przypadku przekroczenia skoku,
w przeciwnym razie obrabiany przedmiot może spaść w stanie przemieszczenia.
● nie wchodzić w zakres działania maszyny podczas pracy, w przeciwnym razie może to spowodować obrażenia.
● nie dotykaj serwomotoru ani ruchomej części maszyny podczas
operacji, w przeciwnym razie spowoduje obrażenia.
● należy skonfigurować system bezpieczeństwa, aby zapewnić bezpieczeństwo nawet w przypadku przerwania linii sygnałowej.Na przykład,
gdy sygnały przełącznika dodatniego skoku (P-OT) i ujemnego przełącznika skoku (N-OT) są odłączone;
w ustawieniach fabrycznych działają bezpiecznie.
● pamiętaj o ustawieniu stanu serwomechanizmu na OFF podczas wyłączania zasilania.
● nie należy często włączać/wyłączać zasilania.Po rozpoczęciu rzeczywistej pracy interwał włączania/wyłączania zasilania powinien:
trwać dłużej niż 1 godzinę, w przeciwnym razie elementy wewnątrz serwomechanizmu ulegną przedwczesnemu starzeniu.
●w przypadku wystąpienia alarmu zresetuj alarm po usunięciu przyczyny i upewnij się, że:
bezpieczeństwa i ponownie uruchom operację, w przeciwnym razie może to spowodować obrażenia.
● nie używaj hamulca silnika z hamulcem do normalnego hamowania, ponieważ może to spowodować awarię.
Konserwacja i kontrola Środki ostrożności
● nie zmieniaj okablowania przy włączonym zasilaniu, w przeciwnym razie może to spowodować porażenie prądem lub obrażenia.
● proszę wykonać okablowanie lub inspekcję przez profesjonalnych techników, w przeciwnym razie
może spowodować porażenie prądem lub awarię produktu.
● sprawdź zasilanie po wyłączeniu zasilania przez co najmniej 5 minut.Nawet jeśli zasilanie jest wyłączone,
wewnątrz serwonapędu może pozostać wysokie napięcie.Dlatego nie dotykaj zacisku zasilania w obrębie
5 minut po wyłączeniu zasilania, w przeciwnym razie może to spowodować porażenie prądem.
● podczas wymiany serwonapędu należy wykonać kopię zapasową parametrów użytkownika serwonapędu, które mają zostać wymienione wcześniej
wymianę i przenieść kopię zapasową na nowy serwonapęd, a następnie ponownie uruchomić operację,
w przeciwnym razie maszyna może ulec uszkodzeniu.
Akcesoria:
| Nazwa akcesorium | Wizerunek | ||
| Części zamienne Satandard | Zacisk zasilania | |
Dostosuj się do napędu struktury E1, E2 |
| Wtyczka enkodera Cn3 | Wtyczka enkodera po stronie kierowcy | ||
| Wtyczka zacisku sterującego Cn4 | Zaciski sygnału wejściowego/wyjściowego, okablowanie użytkownika | ||
| Linia połączeniowa enkodera | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia napięcia | Standardowa długość kabla wynosi 3, 5, 8, 10, 13, 15 metrów, w zależności od klienta potrzeby Zapewnij niezależne złącze; |
||
| Linia monitorowania napędu | Podłącz i dostosuj oprogramowanie do zdalnego monitorowania i aktualizacji oprogramowania układowego | ||
| Zakup części zamiennych | Kabel adaptera USB na RS232 | W razie potrzeby zakup własny | |
| Linia komunikacyjna Ethernet | W razie potrzeby zakup własny |
Certyfikaty
1. CE (norma bezpieczeństwa UE);
2. IEC/EN61800-5-1:2007 (Wymagania bezpieczeństwa dotyczące energii elektrycznej, cieplnej i energii w sekcji 5-1
elektryczny układ napędowy o zmiennej prędkości), odpowiadający normie krajowej GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (elektryczny sterownik prędkości, część 3 kompatybilność elektromagnetyczna)
normy i specyficzne metody badań), odpowiadające krajowej normie GB12668.3-2012.
Kontrola jakości:
Cztery razy testowanie produkcji
Dwa razy 24 godziny Testowanie
100% kontrola przed wysyłką
Czas dostawy i sposób wysyłki
1. W przypadku małych zamówień zawsze możemy dostarczyć w ciągu 1 tygodnia.
2. Nasze produkty mogą być wysyłane drogą lotniczą, lądową lub morską.
| Szczegóły pakowania Servo Drive | |||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 |
Uszczelka:
| Szczegóły pakowania Servo Drive | |||||
| Produkty | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.Rozmiar | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
