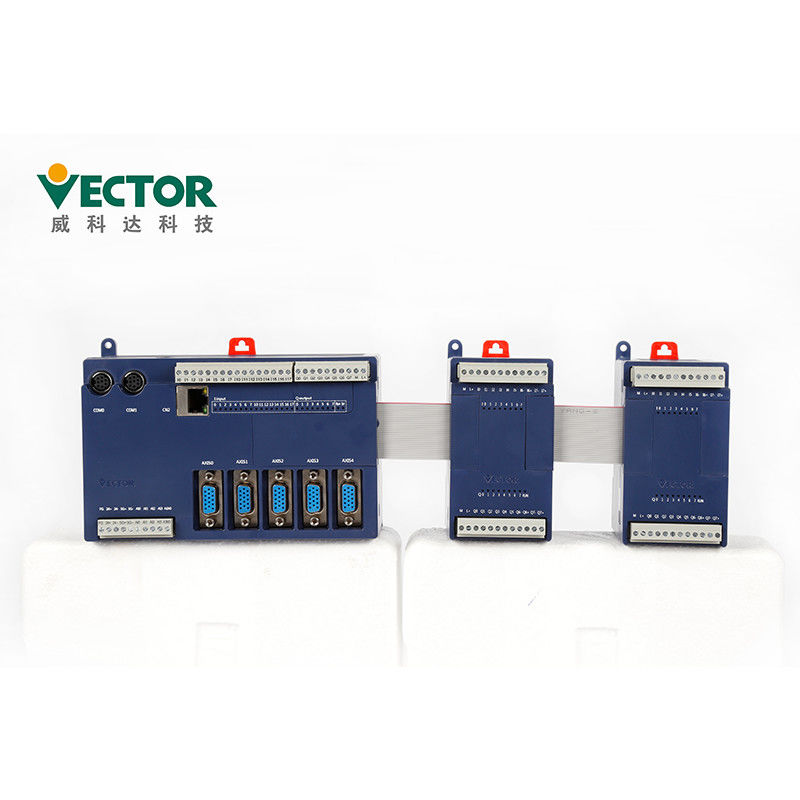

Pulse Master Station DC24V 8-osiowy kontroler ruchu Kontroler ruchu Ethernet

opis produktu

Pulse Master Station 8-osiowy kontroler ruchu obsługuje Ethernet i 16 DI 8 DO

Sterownik ruchu serii VA wykorzystuje narzędzie do programowania MULTIPROG i obsługuje 5 programów

języki międzynarodowego standardu IEC61131-3, co ułatwia dostęp programistom aplikacji

zaczęła się.Ten kontroler ruchu obsługuje trzy rodzaje interfejsów: impulsowy, analogowy i CanOpen dla ruchu;

Kontroler ruchu serii control.VA ma 5 interfejsów sprzętowych serwo osi,

Cechy produktów

Dzięki doskonałemu interfejsowi człowiek-maszyna MULTIPROG, wystarczy kilka prostych kroków, aby stworzyć projekt.

W tej sekcji opisano sposób instalacji oprogramowania MULTIPROG opis, cały interfejs oprogramowania

Wprowadzono konfigurację końcowego zastosowania MULTIPROG.

Instalacja i uruchomienie oprogramowania MULTIPROG

1) Rozpakuj plik instalacyjny MULTIPROG.„X” i „Y” w nazwie folderu to cyfry.Po

dekompresji, zostanie wygenerowany plik o nazwie „MULTIPROGX.XXBuiIdYYY”, wskazujący numer wersji

pakietu instalacyjnego.Otwórz folder, który pojawi się, jak pokazano

2) Kliknij dwukrotnie, aby otworzyć „双击我自动安装”, jak pokazano

3) W wyskakującym oknie dialogowym zaznacz „Akceptuję..........”, jak pokazano.

4) Wybierz ścieżkę instalacji, użytkownik może ją wybrać, tutaj wybierz domyślną, kliknij „Dalej”, jak pokazano

5) Kliknij Instaluj, a następnie poczekaj na zakończenie instalacji, proces instalacji może potrwać

jakiś czas, jak pokazano.

6) Kliknij „Zakończ”, aby zakończyć instalację oprogramowania do programowania MULTIPROG, jak pokazano.

7) Kliknij dwukrotnie ikonę, aby uruchomić MULTIPROG.Jeśli ikona nie pojawia się na pulpicie, możesz również

aby uruchomić, użyj „Menu Start” → „Program” → „PHOENIX CONTACT Software” → „MULTIPROG 5.51 Express”.

MULTIPROG obsługuje pięć języków programowania IL, ST, FBD, LD, SFC, z
które IL i ST należą do tekstowego języka programowania, FBD, LD i SFC należą do graficznego
język programowania.Program z niezależnymi funkcjami jest podzielony na część kodową i dane
część.Kod jest napisany w jednym lub kilku językach IL, ST , FBD, LD, SFC , a dane są
zadeklarowane w zmiennym zleceniu pracy.Ten rozdział opisuje, jak deklarować zmienne i jak
zaprogramuj je w tych pięciu językach programowania.
〖1 〗IL jest skrótem listy instrukcji;
〖2 〗ST to skrót od tekstu strukturalnego tekstu strukturalnego;
〖3 〗FBD to skrót od schematu funkcji schematu bloków funkcyjnych;
〖4 〗LD to skrót od schematu drabinkowego schematu drabinkowego;
〖5 〗SFC to SequentialFunction Chart to skrót sekwencyjnego wykresu funkcji;
W języku programowania podobnym do grafiki programy są skanowane od góry do dołu i od lewej
w prawo.W tekstowym języku programowania programy są skanowane od góry do dołu.

Prezentacja interfejsu programistycznego MULTIPROG

Po otwarciu MULTIPROG można zobaczyć, że ma tylko jedną główną granicę.Zgodnie z funkcją,

jest podzielony na różne obszary, jak pokazano.

Model programowania ze standardem IEC61131-3

1) Oprogramowanie do programowania MULTIPROG używane przez kontroler ruchu VA posiada język programowania

i struktura programu zgodna z systemem programowania IEC 61131-3.W IEC 61131-3,

tworzenie programów i projektów odbywa się w Jednostce Organizacyjnej Programu (POU).Jednostka POU składa się

z trzech części: PROGRAM, BLOK FUNKCYJNY i FUNKCJA.Zastępuje pięć bloków funkcjonalnych OB, PB, DB,

SB i FB tradycyjnego języka programowania PLC.Bardziej wydajny i bardziej zwięzły, jak pokazano.

2) Model oprogramowania do programowania IEC 61131-3 jest reprezentowany przez strukturę hierarchiczną, jak pokazano poniżej, oprogramowanie

model opisuje relacje między różnymi częściami, w tym konfiguracją, zasobem, zadaniem, programem

jednostka organizacyjna, zmienne globalne, konfiguracja I/O itp. .Proces programowania może zaprogramować złożony program,

lub podzielony na kilka małych modułów można jednocześnie pobierać wiele osobnych programów, uruchamiać,

lub program na wiele zadań do wykonania, poprawiając modułowość i wydajność procedur operacyjnych, jak pokazano.

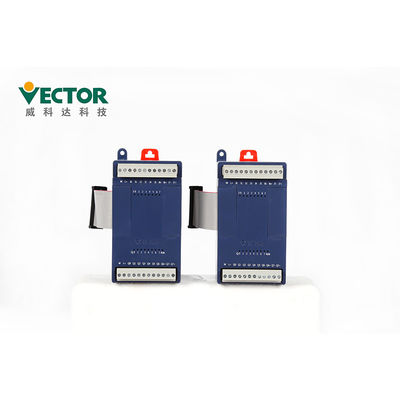

Jednostki rozszerzające

Moduł rozszerzeń IO hosta kontrolera ruchu Vikeda ma głównie 8IO, 16I i 16O.8IO oznacza, że

moduł rozszerzający posiada 8 cyfrowych portów wejściowych i 8 cyfrowych portów wyjściowych (wyjście tranzystorowe);16I oznacza, że

moduł rozszerzający posiada 8 cyfrowych portów wejściowych i 8 cyfrowych portów wyjściowych (wyjście tranzystorowe).16 portów DI;16O

oznacza, że ​​ekspander posiada 16 portów DO (wyjście tranzystorowe);wśród nich można wybrać DI i DO

poprzez zworki na hoście kontrolera ruchu, aby wybrać typy NPN i PNP

Temperatura otoczenia, w którym używany jest ten produkt, wynosi od -10°C do +40°C.Do długotrwałej pracy,

zaleca się, aby temperatura otoczenia była niższa niż +40°C.Jeśli temperatura otoczenia przekracza

+40°C, proszę umieścić go w dobrze wentylowanym miejscu, aby zapewnić niezawodność produktu.Jeśli ten produkt jest zainstalowany w

skrzynki rozdzielczej, wielkość i warunki wentylacji skrzynki rozdzielczej muszą być takie, aby wszystkie wewnętrzne

urządzenia elektroniczne nie są narażone na niebezpieczeństwo przegrzania i należy zwrócić uwagę, czy

wibracje maszyny wpłyną na urządzenia elektroniczne skrzynki rozdzielczej.Ponadto

warunki użytkowania obejmują:

⑴ Miejsca bez urządzeń grzewczych;
⑵ Miejsca wolne od kropel wody, pary, kurzu i kurzu oleistego;
⑶ Miejsca, w których nie ma żrących, palnych gazów lub cieczy;
⑷ Miejsca bez unoszącego się kurzu i cząstek metalu;
⑸ Miejsce stabilne i wolne od wibracji;
⑹ Miejsce bez zakłóceń elektromagnetycznych.
