Kartonowy podajnik nasadek CE CanOpen Motion Controller 5 języków programowania

Programowanie MULTIPROG 3-osiowy kontroler ruchu CanOpen do podajnika nasadek kartonowych

Sterownik ruchu serii VA wykorzystuje narzędzie do programowania MULTIPROG i obsługuje 5 programów

języki międzynarodowego standardu IEC61131-3, co ułatwia dostęp programistom aplikacji

zaczęła się.Ten kontroler ruchu obsługuje trzy rodzaje interfejsów: impulsowy, analogowy i CanOpen dla ruchu;

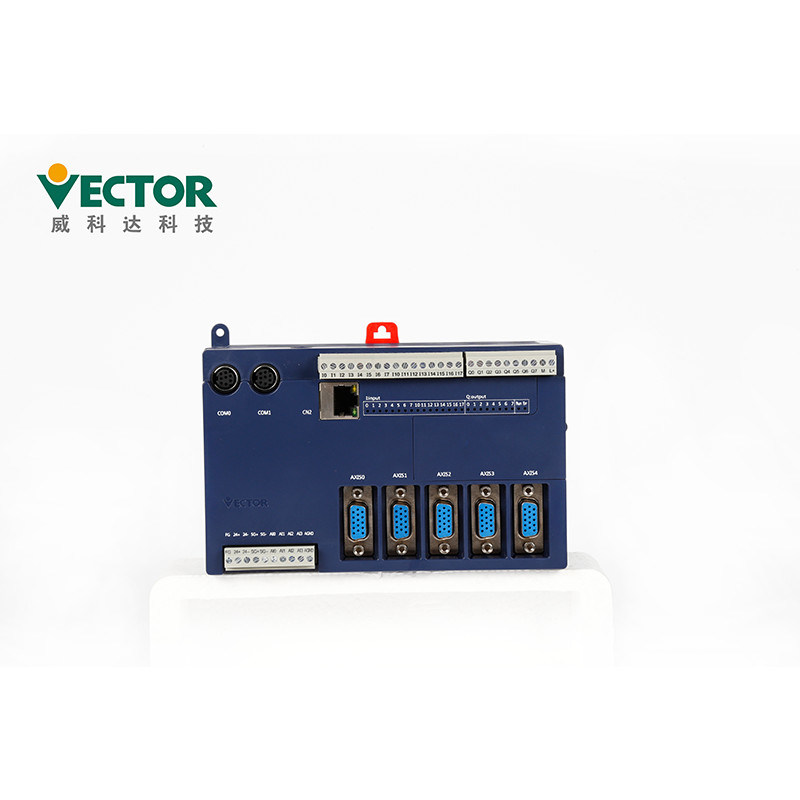

Kontroler ruchu serii control.VA ma 5 interfejsów sprzętowych serwo osi,który może przyjąć analog

sterowanie w pętli zamkniętej lub sterowanie impulsowe w pętli półzamkniętej. Sterownik ruchu VA zapewnia rozwiązanie typu „one-stop”,

obsługuje lokalną rozbudowę IO, Ethernet, szeregowy;obsługuje kontrolę wielozadaniową w czasie rzeczywistym i jest zaawansowany

i łatwe w użyciu narzędzia do symulacji oraz integrują bogate bloki funkcyjne sterowania ruchem (w tym dedykowane

moduły dla przemysłu), regulacja parametrów jest wygodna i obejmuje wygładzanie prędkości

krzywa, gdy blok funkcyjny jest włączony.Krzywa prędkości funkcji krzywki jest wielomianem piątego stopnia

krzywa S;cykl sterowania ruchem 6 osi serwo (w tym oś wirtualna) jest mały 500 us.Ten produkt jest rzeczywiście

lider w produktach kontrolerów ruchu bez magistrali.

Cechy produktów

Wydajność:

Możliwości przetwarzania sygnału - potężne możliwości obliczeniowe ARM, doskonały szybki sygnał FPGA

zdolność przetwarzania;Szybkość działania - cykl działania 6 osi zajmuje tylko 500 mikrosekund.

Potężne funkcje sterowania ruchem

1. Blok funkcyjny sterowania ruchem jest zgodny z PLCOPEN2.0, obsługuje również bloki funkcyjne CNC

2. Obsługuj funkcję szarpnięcia, ustaw szybkość zmiany przyspieszenia/zwalniania;Obsługa funkcji trybu buforowego,

bardziej miękka krzywa ruchu.

3. Zapewnij specjalne bloki funkcyjne dla niektórych branż, zoptymalizuj rozwiązania i spraw, aby aplikacja była bardziej

wygodny i wydajny:

Vector koncentruje się na dostarczaniu kompleksowych rozwiązań dla klientów.Mamy dostosowane specjalne moduły dla

klientów dla przemysłu, takich jak: moduły specjalne do urządzeń postpress, moduły specjalne do prowadzenia

podajnik papieru krawędziowego, moduły tnące i moduł ruchu bezwzględnego do dużych obciążeń bezwładnościowych i tak dalej.Uzywać

dedykowanych modułów ułatwia i usprawnia stosowanie kontrolerów ruchu.

Instalacja i uruchomienie oprogramowania MULTIPROG

1) Rozpakuj plik instalacyjny MULTIPROG.„X” i „Y” w nazwie folderu to cyfry.Po

dekompresji, zostanie wygenerowany plik o nazwie „MULTIPROGX.XXBuiIdYYY”, wskazujący numer wersji

pakietu instalacyjnego.Otwórz folder, który pojawi się, jak pokazano

2) Kliknij dwukrotnie, aby otworzyć „双击我自动安装”, jak pokazano

3) W wyskakującym oknie dialogowym zaznacz „Akceptuję..........”, jak pokazano.

4) Wybierz ścieżkę instalacji, użytkownik może ją wybrać, tutaj wybierz domyślną, kliknij „Dalej”, jak pokazano

5) Kliknij Instaluj, a następnie poczekaj na zakończenie instalacji, proces instalacji może potrwać

jakiś czas, jak pokazano.

6) Kliknij „Zakończ”, aby zakończyć instalację oprogramowania do programowania MULTIPROG, jak pokazano.

7) Kliknij dwukrotnie ikonę, aby uruchomić MULTIPROG.Jeśli ikona nie pojawia się na pulpicie, możesz również

aby uruchomić, użyj „Menu Start” → „Program” → „PHOENIX CONTACT Software” → „MULTIPROG 5.51 Express”.

Prezentacja interfejsu programistycznego MULTIPROG

Po otwarciu MULTIPROG można zobaczyć, że ma tylko jedną główną granicę.Zgodnie z funkcją,

jest podzielony na różne obszary, jak pokazano.

a.Przejrzysta struktura programowania, standardowy język programowania

b.Obsługuje kompilację krzyżową między FBD, LD i IL oraz obsługuje programowanie mieszane

C.Obsługuje języki programowania IEC61131-3: FBD, LD, IL, ST i SFC

Model programowania ze standardem IEC61131-3

1) Oprogramowanie do programowania MULTIPROG używane przez kontroler ruchu VA posiada język programowania

i struktura programu zgodna z systemem programowania IEC 61131-3.W IEC 61131-3,

tworzenie programów i projektów odbywa się w Jednostce Organizacyjnej Programu (POU).Jednostka POU składa się

z trzech części: PROGRAM, BLOK FUNKCYJNY i FUNKCJA.Zastępuje pięć bloków funkcjonalnych OB, PB, DB,

SB i FB tradycyjnego języka programowania PLC.Bardziej wydajny i bardziej zwięzły, jak pokazano.

2) Model oprogramowania do programowania IEC 61131-3 jest reprezentowany przez strukturę hierarchiczną, jak pokazano poniżej, oprogramowanie

model opisuje relacje między różnymi częściami, w tym konfiguracją, zasobem, zadaniem, programem

jednostka organizacyjna, zmienne globalne, konfiguracja I/O itp. .Proces programowania może zaprogramować złożony program,

lub podzielony na kilka małych modułów można jednocześnie pobierać wiele osobnych programów, uruchamiać,

lub program na wiele zadań do wykonania, poprawiając modułowość i wydajność procedur operacyjnych, jak pokazano.

Jednostki rozszerzające

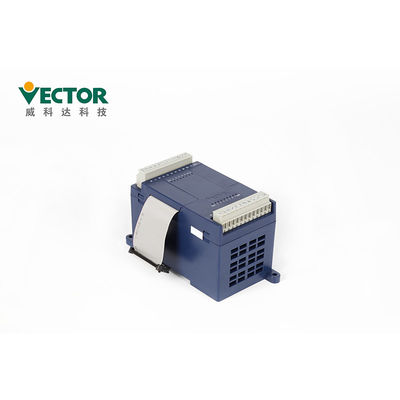

Moduł rozszerzeń IO hosta kontrolera ruchu Vikeda ma głównie 8IO, 16I i 16O.8IO oznacza, że

moduł rozszerzający posiada 8 cyfrowych portów wejściowych i 8 cyfrowych portów wyjściowych (wyjście tranzystorowe);16I oznacza, że

moduł rozszerzający posiada 8 cyfrowych portów wejściowych i 8 cyfrowych portów wyjściowych (wyjście tranzystorowe).16 portów DI;16O

oznacza, że ​​ekspander posiada 16 portów DO (wyjście tranzystorowe);wśród nich można wybrać DI i DO

poprzez zworki na hoście kontrolera ruchu, aby wybrać typy NPN i PNP

Temperatura otoczenia, w którym używany jest ten produkt, wynosi od -10°C do +40°C.Do długotrwałej pracy,

zaleca się, aby temperatura otoczenia była niższa niż +40°C.Jeśli temperatura otoczenia przekracza

+40°C, proszę umieścić go w dobrze wentylowanym miejscu, aby zapewnić niezawodność produktu.Jeśli ten produkt jest zainstalowany w

skrzynki rozdzielczej, wielkość i warunki wentylacji skrzynki rozdzielczej muszą być takie, aby wszystkie wewnętrzne

urządzenia elektroniczne nie są narażone na niebezpieczeństwo przegrzania i należy zwrócić uwagę, czy

wibracje maszyny wpłyną na urządzenia elektroniczne skrzynki rozdzielczej.Ponadto

warunki użytkowania obejmują:

⑴ Miejsca bez urządzeń grzewczych;
⑵ Miejsca wolne od kropel wody, pary, kurzu i kurzu oleistego;
⑶ Miejsca, w których nie ma żrących, palnych gazów lub cieczy;
⑷ Miejsca bez unoszącego się kurzu i cząstek metalu;
⑸ Miejsce stabilne i wolne od wibracji;
⑹ Miejsce bez zakłóceń elektromagnetycznych.
